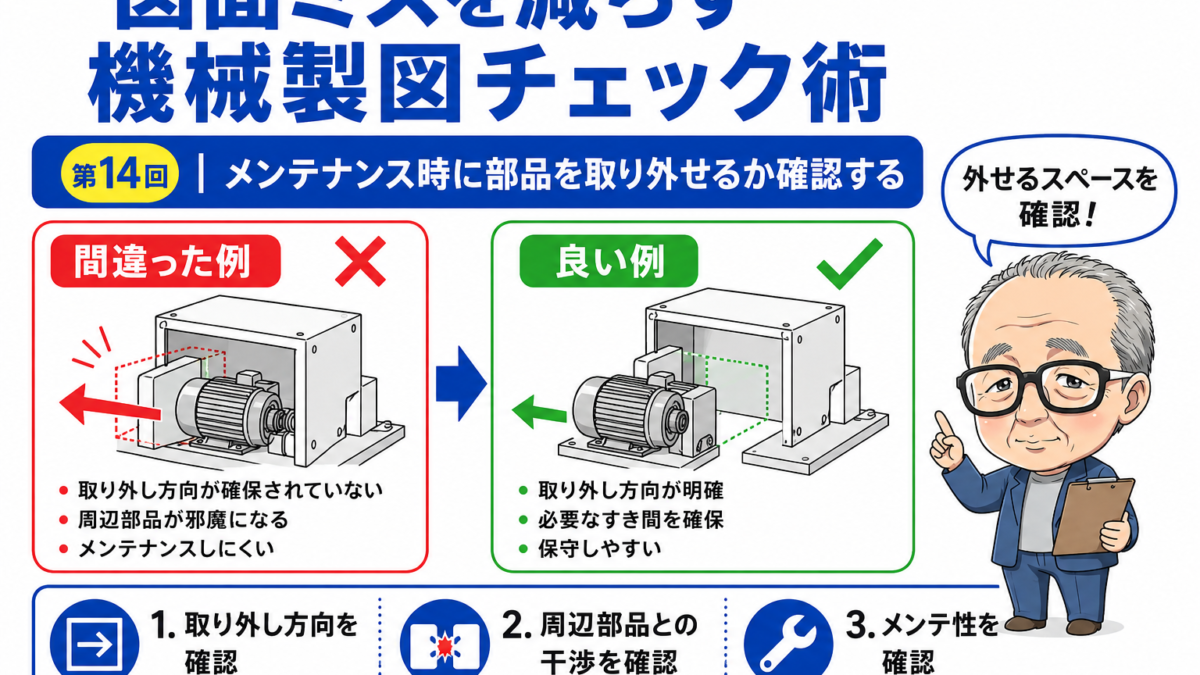

メンテナンス時に部品を取り外せるか確認する

機械装置は、組み立てて終わりではありません。

運転を続ければ、ベアリングやベルト、センサーなどの交換が必要になります。また、清掃や給油、点検のために部品を取り外すこともあります。

しかし、図面上ではきれいに組み立っていても、

  • 軸を抜く方向にフレームがある
  • モーターを外すスペースがない
  • カバーを外さないと消耗品へ届かない
  • 周辺部品をすべて分解しないと交換できない

といった問題が起こることがあります。

今回は、図面チェックで確認したいメンテナンス時の取り外しやすさについて解説します。

組み立てられることと、取り外せることは別

装置を組み立てるときは、周辺部品を取り付ける前に部品を組み込めることがあります。

しかし、装置が完成した後は、同じ手順で取り外せるとは限りません。

例えば、軸をフレームへ組み込んでから周辺部品を取り付けた場合、完成後に軸を交換しようとしても、抜く方向に別の装置や壁があることがあります。

図面チェックでは、

最初に取り付けられるかだけでなく、
完成後に取り外せるか

を確認することが大切です。

部品を抜く方向を確認する

メンテナンス性を確認するときは、部品をどの方向へ動かして外すのかを考えます。

特に注意したい部品は次の通りです。

  • 軸
  • ベアリング
  • モーター
  • 減速機
  • シリンダ
  • センサー
  • ベルトやチェーン
  • ローラー

例えば、軸を横方向へ抜く場合は、軸の長さ以上の空間が必要になることがあります。

モーターを上方向へ持ち上げて外す場合は、上部のカバーや配管が邪魔にならないか確認が必要です。

図面上で部品の外形だけを見るのではなく、取り外すときの移動範囲まで見ましょう。

固定ボルトへ手や工具が届くか

部品を取り外すには、最初に固定ボルトを緩める必要があります。

しかし、ボルトが見えていても、工具が入らなければ作業できません。

チェックするときは、

  • ボルト頭へ工具が入るか
  • ナット側を押さえられるか
  • 工具を回す空間があるか
  • ボルトを抜く方向に障害物がないか
  • ボルトを落とさず回収できるか

を確認します。

メンテナンス時は、装置内部の狭い場所で作業することもあります。

組立時より作業条件が悪くなることを考えて、工具スペースを確保することが重要です。

消耗品だけを交換できるか

消耗品を交換するために、大きな部品や関係のない部品まで外す構造は、作業時間が長くなります。

例えば、ベルトを交換するだけなのに、

  • カバーを外す
  • センサーを外す
  • モーターを外す
  • 軸を抜く
  • フレームの一部を分解する

という作業が必要になる場合があります。

図面チェックでは、交換頻度の高い部品ほど、

  • 単体で取り外せるか
  • 最小限の分解で交換できるか
  • 周辺部品の再調整が必要にならないか
  • 交換後に元の位置へ戻しやすいか

を確認しましょう。

カバーや点検口の位置を見る

安全カバーは必要ですが、メンテナンス作業の邪魔になる場合があります。

カバーを外せば作業できるとしても、カバー自体が大きく重いと、一人では扱いにくくなります。

確認したいポイントは次の通りです。

  • カバーを簡単に外せるか
  • カバーを開く方向に障害物がないか
  • 点検口から必要な部分へ届くか
  • カバーの固定ボルトが多すぎないか
  • カバーを外した後の置き場所があるか

日常点検だけであれば、部品全体を外すより、点検口や開閉カバーを設けた方が作業しやすいことがあります。

配管や配線を外せるか

モーター、センサー、シリンダなどを交換するときは、機械部品だけでなく配線や配管も外します。

そこで確認したいのが、

  • コネクタへ手が届くか
  • 配線を引き抜けるか
  • エア継手を回せるか
  • チューブを抜くスペースがあるか
  • 配線の余長があるか

という点です。

機器本体は外せても、配線や配管が抜けなければ交換できません。

また、配線を外す際に周辺部品を傷つけたり、誤配線したりしない構造にしておくことも大切です。

重い部品は持ち上げ方も考える

大型モーターや減速機などの重い部品は、作業者が手で簡単に持ち上げられません。

クレーンやチェーンブロックを使用する場合は、吊り上げるための空間が必要です。

図面チェックでは、

  • 吊りボルトを取り付けられるか
  • 真上から吊り上げられるか
  • 吊り具がフレームに干渉しないか
  • フォークリフトや台車を近づけられるか
  • 取り外した部品を安全に置けるか

を確認します。

部品重量が大きい場合は、取付・取り外し方法を設計段階で考えておく必要があります。

調整位置を再現できるか

部品を交換した後に、位置調整を最初からやり直さなければならない構造も注意が必要です。

例えば、モーターやセンサーを外したときに、元の位置がわからなくなる場合があります。

再組立をしやすくする方法として、

  • 位置決めピンを設ける
  • 基準面を作る
  • ストッパーを設ける
  • 調整ねじを残す
  • 取付位置にマーキングできるようにする

といった方法があります。

交換後に簡単に元の位置へ戻せると、調整時間を短縮できます。

周辺部品を外す順番を確認する

部品単体では取り外せそうでも、分解順序に問題がある場合があります。

例えば、部品Aを外すには部品Bを先に外す必要があり、部品Bを外すには部品Aが邪魔になるような構造です。

このような場合は、どちらも外せなくなります。

図面チェックでは、

  1. どのボルトを外すか
  2. どの部品を先に動かすか
  3. どの方向へ取り出すか
  4. 周辺部品を何個外す必要があるか

を簡単に想像します。

実際の分解手順を考えることで、取り外せない構造に気づきやすくなります。

メンテナンス性の簡単なチェック手順

メンテナンス時の取り外しは、次の順番で確認すると見落としを減らせます。

1. 交換や点検が必要な部品を確認する
2. 部品を取り外す方向を見る
3. 固定ボルトへ工具が届くか確認する
4. 周辺部品をどこまで外す必要があるか見る
5. 配管や配線を外せるか確認する
6. 重い部品の持ち上げ方法を考える
7. 再組立後に位置を再現できるか確認する

まとめ

装置が正しく組み立てられても、部品を取り外せなければ、故障や消耗品交換のたびに大きな手間がかかります。

特に確認したいポイントは次の通りです。

  • 完成後に部品を抜き出せるか
  • 固定ボルトへ工具が届くか
  • 消耗品だけを交換できるか
  • カバーや点検口の位置が適切か
  • 配線や配管を外せるか
  • 重い部品を安全に取り扱えるか
  • 交換後に元の位置を再現できるか

図面チェックでは、組立時だけでなく、故障や交換が発生した後の作業まで想像することが大切です。

取り外す方向と分解手順を確認しておくことで、メンテナンス時間の短縮や作業者の負担軽減につながります。
