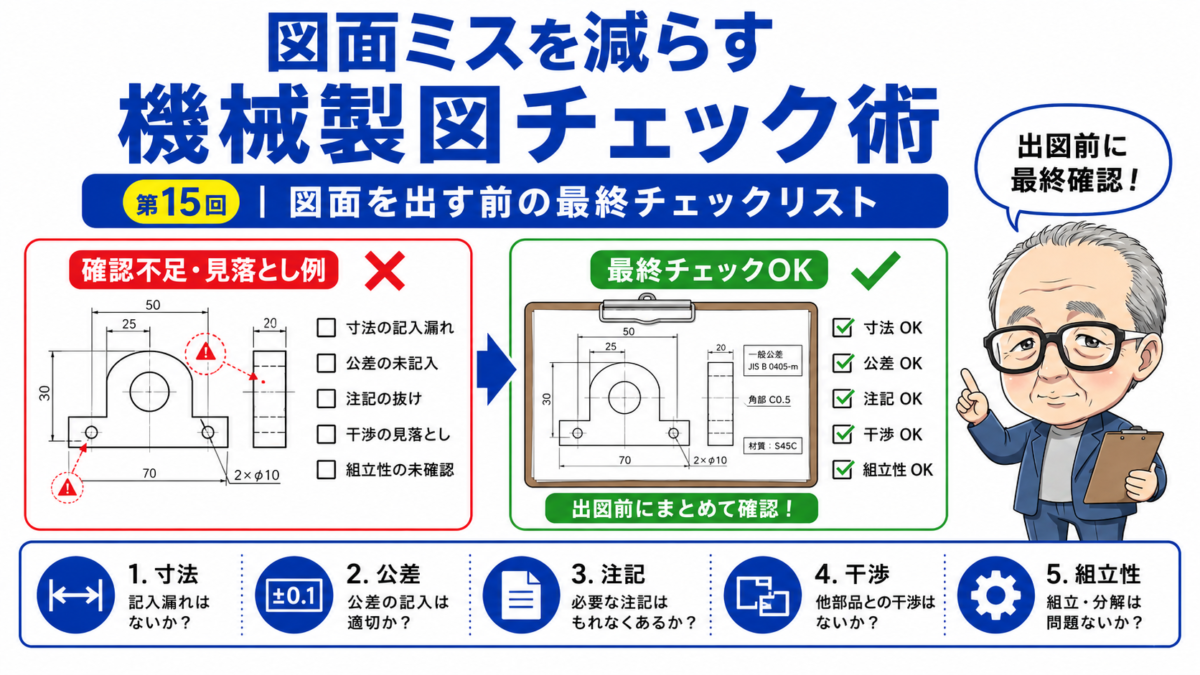

図面を出す前の最終チェックリスト

図面を描き終えた直後は、設計した本人ほどミスに気づきにくいものです。

形状や寸法を長時間見続けているため、頭の中で不足している情報を補ってしまうからです。

図面を加工先や製作現場へ出した後にミスが見つかると、問い合わせへの対応だけでなく、再出図や加工のやり直しが必要になることもあります。

今回は、図面を正式に出す前に確認したい最終チェック項目を紹介します。

最初に図面全体を確認する

細かな寸法を見る前に、まず図面全体を確認します。

チェックしたいのは、次のような基本情報です。

  • 図番
  • 部品名称
  • 材質
  • 数量
  • 尺度
  • 投影法
  • 改訂番号
  • 作成日
  • 作成者や検図者

形状や寸法が正しくても、図番や材質が間違っていれば、別の部品として製作される可能性があります。

特に流用図面では、以前の部品名称や材質が残っていないか注意しましょう。

必要な投影図がそろっているか

次に、部品形状が図面から正しく理解できるか確認します。

正面図だけでは形状を判断できない場合は、平面図や側面図、断面図などが必要です。

確認したいポイントは次の通りです。

  • 部品全体の形状がわかるか
  • 穴や段差の奥行きが判断できるか
  • 裏面の加工が表現されているか
  • 内部形状に断面図が必要ではないか
  • 細かな部分に詳細図が必要ではないか

投影図を増やしすぎると読みにくくなりますが、必要な形状が伝わらない図面では加工できません。

加工者が立体形状を迷わず想像できるかを基準に確認しましょう。

寸法の入れ忘れがないか

寸法チェックでは、外形から細部へ順番に確認すると見落としを減らせます。

まず確認するのは、

  • 全長
  • 全幅
  • 全高
  • 板厚
  • 外径や内径

などの基本寸法です。

その後に、

  • 穴径と穴位置
  • 段差の高さと位置
  • 溝の幅と深さ
  • 切欠き寸法
  • Rや面取り
  • 角度寸法

を確認します。

図面を見るだけで、すべての形状を一つに決められるかを考えることが大切です。

寸法が重複していないか

寸法は不足だけでなく、入れすぎにも注意が必要です。

同じ位置を示す寸法が複数あると、設計変更時に一部だけ修正され、数値が食い違うことがあります。

例えば、

  • 全長寸法と分割寸法の合計
  • 左端基準と右端基準の穴位置
  • 中心線基準と端面基準の寸法
  • 組立図と部品図の参考寸法

などです。

加工に必要な寸法を残し、重複している寸法は参考寸法にするか、不要であれば削除します。

寸法同士に矛盾がないかも確認しましょう。

穴の指示を一つずつ確認する

穴は、図面ミスが起こりやすい部分です。

図面上の穴を一つずつ拾いながら、次の項目を確認します。

  • 穴径
  • 穴数
  • 穴位置
  • 貫通か止まりか
  • 穴深さ
  • タップサイズ
  • 有効ねじ深さ
  • ザグリ径と深さ
  • 加工する面

穴数表記と実際に描かれている穴数が一致しているかも重要です。

相手部品と締結する穴は、相手側の図面とも照合しましょう。

公差と表面粗さを確認する

寸法が正しくても、公差や表面粗さの指定が適切でなければ、必要な機能を満たせないことがあります。

確認したいのは、

  • はめ合い部に必要な公差があるか
  • 公差が必要以上に厳しくないか
  • 一般公差で対応できる寸法ではないか
  • 摺動面や密着面に粗さ指示があるか
  • 不要な面に厳しい粗さを指定していないか

という点です。

厳しい指示ほど品質が高いとは限りません。

加工方法や部品の用途に合った指定になっているかを確認しましょう。

加工できる形状か確認する

CAD上で作れる形状でも、実際には工具が入らない場合があります。

例えば、

  • 内側の角が完全なピン角
  • 深すぎる細い溝
  • 工具が届かない穴
  • 測定できない奥まった寸法
  • 曲げ加工できない板金形状

などです。

図面チェックでは、旋盤、フライス、板金、溶接など、想定される加工方法を簡単に考えます。

細かな加工手順まで指定する必要はありませんが、どのように作るのか想像できる形状かを確認することが大切です。

組立できるか確認する

部品図が正しくても、相手部品と組み合わせたときに問題が起こる場合があります。

確認したいポイントは次の通りです。

  • 取付穴が相手部品と合っているか
  • 軸と穴の径が合っているか
  • 部品同士が干渉していないか
  • 必要なすきまが確保されているか
  • ボルトを差し込めるか
  • 工具を使って締め付けられるか
  • 組立順序に無理がないか

可動部品がある場合は、停止位置だけでなく動作途中の干渉も確認します。

メンテナンスできるか確認する

装置は完成後に点検や部品交換が必要になります。

そのため、最終チェックではメンテナンス性も確認します。

  • 消耗品を取り外せるか
  • 軸やモーターを抜く空間があるか
  • 固定ボルトへ工具が届くか
  • 配管や配線を外せるか
  • カバーや点検口の位置が適切か
  • 交換後に元の位置へ戻せるか

組立時には取り付けられても、完成後に取り外せない構造になっていることがあります。

交換頻度が高い部品ほど、重点的に確認しましょう。

変更箇所がすべて反映されているか

設計変更後の図面は、変更した場所だけを見るのでは不十分です。

例えば、穴位置を変更した場合は、

  • 相手部品の穴位置
  • 寸法
  • 穴数の注記
  • ボルト長さ
  • 組立図
  • 部品表

にも影響する可能性があります。

3Dモデルの形状は更新されていても、手入力した寸法や注記が古いまま残ることもあります。

変更箇所から関連する部品や情報を追って確認しましょう。

印刷した状態でも確認する

画面上では読みやすくても、印刷すると文字や寸法が重なって見えることがあります。

正式に出図する前に、PDFや実際の用紙サイズで確認するのがおすすめです。

確認したいのは、

  • 文字が小さすぎないか
  • 寸法線が重なっていないか
  • 線種を見分けられるか
  • 注記が切れていないか
  • 表題欄が正しく表示されているか
  • 詳細図の尺度が適切か

です。

図面は、CAD画面ではなく、加工者が実際に見る状態で確認することが大切です。

最終チェックの簡単な手順

出図前は、次の順番で確認すると見落としを減らせます。

1. 図番・名称・材質・数量を確認する
2. 必要な投影図や断面図があるか見る
3. 外形から細部へ寸法を確認する
4. 穴の径・位置・数・深さを確認する
5. 公差と表面粗さを見る
6. 加工・組立できる形状か確認する
7. 干渉・工具スペース・メンテナンス性を見る
8. 設計変更がすべて反映されているか確認する
9. PDFや印刷状態で読みやすさを見る

チェック順を毎回そろえることで、確認漏れを減らせます。

まとめ

図面を出す前の最終チェックでは、寸法だけを確認して終わらないことが重要です。

特に確認したいポイントは次の通りです。

  • 図番・名称・材質などの基本情報
  • 必要な形状と寸法がすべて伝わるか
  • 穴や公差、表面粗さの指示が正しいか
  • 実際に加工・組立できるか
  • 部品同士が干渉しないか
  • メンテナンス時に取り外せるか
  • 変更内容が関連図面へ反映されているか

図面チェックで大切なのは、図面を描いた設計者の目線から一度離れ、加工者・組立者・保全作業者の立場で見直すことです。

決まった順番で最終確認する習慣をつけることで、問い合わせや手戻り、部品の作り直しを減らせます。
