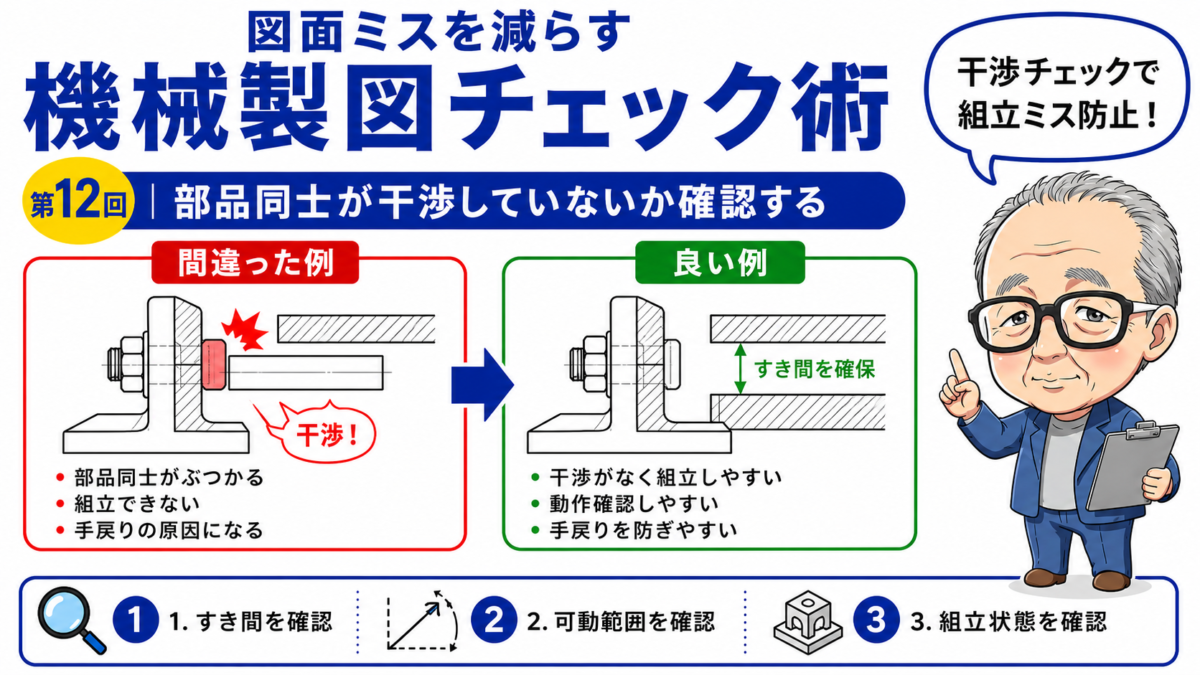

部品同士が干渉していないか確認する
機械設計では、部品単体の図面が正しくても、組み立てると部品同士がぶつかることがあります。
CAD上ではわずかなすきまがあるように見えても、実際には公差や組立誤差、部品の動きによって干渉する場合があります。
今回は、図面チェックで確認したい部品同士の干渉について解説します。
干渉とは何か
干渉とは、本来重なってはいけない部品同士が、同じ空間に入り込んでしまう状態です。
例えば、次のような問題があります。
- カバーと可動部がぶつかる
- ボルトの先端が内部部品に当たる
- シリンダの動作中にブラケットと接触する
- モーターとフレームのすきまが不足する
- 配管や配線が部品にはさまる
静止した状態では問題がなくても、装置を動かしたときに干渉することもあります。
図面チェックでは、完成時の形だけでなく、組立途中や動作中の状態まで確認することが大切です。
まず静止状態の干渉を確認する
最初に確認したいのは、装置を組み立てた状態で部品同士が重なっていないかです。
3D CADを使用している場合は、干渉チェック機能が便利です。
ただし、自動チェックだけに頼ると、設計上意図した接触まで検出されたり、必要な部品が非表示になっていたりする場合があります。
次のような部分を目視でも確認しましょう。
- 部品の角同士
- カバーの内側
- ボルト・ナットの周辺
- 軸やカラーの端面
- フレームと購入品の外形
- 配管・配線を通す場所
特に狭い場所は、正面図だけでなく断面図や側面図でも確認すると見落としを減らせます。
すきまが少なすぎないか
部品同士がCAD上で接触していなくても、すきまが小さすぎると実機では干渉することがあります。
部品には寸法公差があり、組立位置にもばらつきが発生するためです。
例えば、設計上のすきまが0.2mmしかない場合、部品寸法や穴位置が公差内でずれるだけでも接触する可能性があります。
チェックするときは、
- 部品の寸法公差
- 穴位置のばらつき
- 溶接ひずみ
- 板金の曲げ誤差
- 組立時の位置調整量
を考慮します。
必要なすきまは用途によって異なりますが、ゼロに近いすきまで問題ないと決めつけないことが重要です。
動く部品は動作範囲全体を見る
可動部品では、停止位置だけを確認しても不十分です。
例えば、シリンダが縮んだ状態では問題がなくても、伸びた途中で周辺部品に接触することがあります。
確認したいのは、次のような動作です。
- シリンダの前進・後退
- アームの旋回
- テーブルの昇降
- スライド部品の移動
- 扉やカバーの開閉
- ベルトやチェーンの走行
可動部品は、始点と終点だけでなく、途中の軌跡も確認します。
旋回する部品では、部品外形が通過する範囲を円弧として考えるとわかりやすくなります。
ボルトの長さと工具スペースを見る
干渉チェックで見落としやすいのが、ボルトや工具のスペースです。
ボルトが締結できても、先端が長すぎて相手部品に当たる場合があります。
また、部品同士は干渉していなくても、スパナや六角レンチが入らず、組立できないこともあります。
確認したいポイントは次の通りです。
- ボルト先端の突出量
- ナットや座金の外形
- ボルト頭と周辺部品のすきま
- 工具を回すスペース
- ボルトを抜き差しする方向
- メンテナンス時の作業スペース
図面上で締結できることと、現場で作業できることは同じではありません。
配管・配線との干渉も確認する
機械部品だけでなく、配管や配線も干渉の原因になります。
3Dモデルに配線やエアチューブが入っていない場合、装置完成後に通す場所がなくなることがあります。
特に確認したいのは、
- ケーブルベアの動作範囲
- センサーケーブルの引き出し方向
- エアチューブの曲げ半径
- 継手を取り外すためのスペース
- 可動部への巻き込み
- カバーを閉じたときの圧迫
です。
配管や配線は完全な直線ではなく、余長や曲がりが必要です。
部品外形だけでなく、周辺機器の取り回しまで考えましょう。
組立途中の干渉にも注意する
完成後にはすきまがあっても、組立途中で部品を入れられないことがあります。
例えば、軸を横から挿入したいのに、フレームが邪魔をして挿入できないケースです。
チェックするときは、
- 部品をどの方向から入れるか
- 軸やピンを抜き差しできるか
- 購入品を後から取り付けられるか
- カバーを外さず部品交換できるか
- 分解時に必要な逃げがあるか
を確認します。
完成状態だけでなく、組立順序を簡単に想像することが干渉防止につながります。
2D図面では複数の方向から確認する
2D図面では、正面図だけを見ると部品同士が離れているように見えることがあります。
しかし、側面図や平面図では重なっている場合があります。
干渉を確認するときは、
- 正面図
- 平面図
- 側面図
- 断面図
- 詳細図
を見比べます。
複雑な部分は、断面図や部分拡大図を追加すると、加工者や組立作業者にも伝わりやすくなります。
干渉チェックの簡単な手順
部品同士の干渉は、次の順番で確認すると見落としを減らせます。
1. 組立状態で部品の重なりを確認する
2. 狭い部分のすきま寸法を見る
3. 可動部の動作範囲全体を確認する
4. ボルトやナットの突出量を見る
5. 工具を入れるスペースを確認する
6. 配管・配線の通り道を見る
7. 組立・分解の方向を想像するまとめ
部品同士の干渉は、組立時や試運転時に発覚すると、大きな手戻りにつながります。
特に確認したいポイントは次の通りです。
- 静止状態で部品が重なっていないか
- 公差を考慮しても十分なすきまがあるか
- 可動部が動作途中で接触しないか
- ボルトや工具のスペースがあるか
- 配管や配線を安全に通せるか
- 組立や分解ができる構造か
図面チェックでは、部品単体の形状だけでなく、周辺部品との位置関係や動作まで見ることが大切です。
完成状態、動作状態、組立状態の3つを確認することで、干渉による設計変更や作り直しを減らせます。
