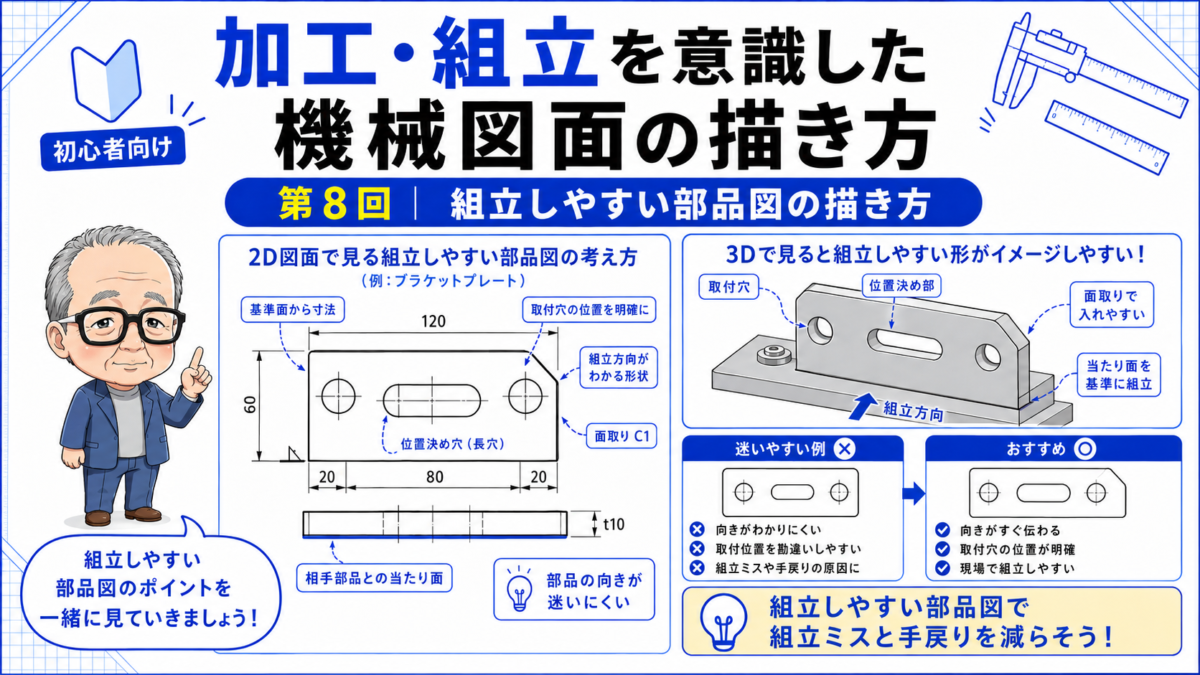

組立しやすい部品図の描き方

機械図面では、部品単体の形状や寸法を正しく描くことが大切です。
しかし実務では、部品単体だけを見ていては不十分なことがあります。

なぜなら、機械部品は最終的にほかの部品と組み合わされて使われるからです。

単品図としては問題なく見えても、実際に組み立てようとすると、ボルトが締めにくい、工具が入らない、位置調整ができないといった問題が出ることがあります。

今回は、組立しやすい部品図を描くために、設計者が意識しておきたい基本を解説します。

部品図は組立図とセットで考える

部品図を描くときは、その部品だけを見て寸法を入れてしまいがちです。
しかし、部品は単体で使われるわけではありません。

相手部品に取り付いたり、ボルトで固定されたり、ピンで位置決めされたりします。
そのため、部品図を描くときは、必ず組立後の状態を考えることが大切です。

たとえば、ブラケットの部品図を描く場合、ブラケット単体の寸法だけでなく、

  • どの面が相手部品に当たるのか
  • どの穴で固定するのか
  • どの穴で位置決めするのか
  • 組立時に調整が必要か
  • 工具を入れるスペースがあるか

を確認する必要があります。

部品図は、部品単体の図面でありながら、組立の情報とも深くつながっています。

工具が入るかを考える

組立しやすい図面を描くうえで、意外と見落としやすいのが工具の入り方です。

ボルト穴の位置は合っていても、六角レンチやスパナ、ソケットレンチが入らなければ、現場では組立できません。

特に注意したいのは、狭い場所にあるボルトです。

部品同士が近すぎると、工具を回すスペースがありません。
また、深い位置にあるボルトは、工具の長さや角度によって締め付けが難しくなることがあります。

図面を描くときは、ボルトを配置するだけでなく、
「このボルトは実際に締められるか」
を確認することが大切です。

3D CADを使っている場合でも、見た目で干渉していないだけでは安心できません。
工具を入れるための作業空間まで考える必要があります。

調整代を考える

組立では、図面通りに部品を作っても、現場で微調整が必要になることがあります。

たとえば、センサーの位置調整、ガイドの幅調整、搬送部品の芯出し、カバーの取付位置調整などです。

このような部分に調整代がないと、組立時に困ります。

調整代を持たせる方法としては、長穴を使うことがあります。
また、シムを入れて高さ調整できるようにしたり、取付部に少し余裕を持たせたりすることもあります。

ただし、何でも長穴にすればよいわけではありません。
位置をしっかり決めたい部分まで長穴にしてしまうと、組立精度が不安定になります。

大切なのは、
固定したい部分
調整したい部分
を分けて考えることです。

位置決めが必要な部分は基準を明確にし、調整が必要な部分には適切な逃げや余裕を持たせます。

相手部品との関係を確認する

部品図を描くときは、相手部品との関係を必ず確認します。

穴位置、接触面、高さ、逃げ寸法、取付方向などは、組立時に大きく関係します。

たとえば、部品単体では問題のない穴位置でも、相手部品側の穴と合っていなければボルトは入りません。
また、接触する面の寸法が合っていないと、部品が傾いたり、隙間ができたりします。

特に注意したいのは、左右勝手や取付方向です。

図面上では問題なく見えても、実際の装置では左右が逆だった、取付方向が違った、というミスは実務でも起こります。

部品図を出す前には、組立図を見ながら、
「この部品はどの向きで取り付くのか」
「相手部品と穴位置は合っているか」
「接触する面は正しいか」
を確認しましょう。

作業順序をイメージする

組立しやすい部品図を描くには、作業順序をイメージすることも大切です。

部品は、図面上で見えている順番に組み立てるとは限りません。
実際には、奥の部品から先に取り付けたり、基準になる部品を先に固定したりします。

もし、先に取り付けた部品が邪魔になって、後から入れる部品が入らない場合、組立手順に問題が出ます。

また、メンテナンス時に外す部品についても考える必要があります。

初回の組立では問題なくても、交換や調整のときに大きな部品を外さないと作業できない構造では、現場で不便になります。

図面を描くときは、
「どの順番で組み立てるか」
「あとから外せるか」
「調整や交換ができるか」
を考えると、実務に強い設計になります。

組立しにくい部品図の例

組立しにくい部品図には、いくつか共通点があります。

  • ボルトを締める工具が入らない
  • 穴位置は合っているが調整代がない
  • 長穴にすべきところが丸穴になっている
  • 位置決めが必要な部分まで長穴になっている
  • 相手部品との接触面があいまい
  • 左右勝手や取付方向がわかりにくい
  • メンテナンス時に外しにくい
  • 組立図との整合が確認されていない

このような図面は、加工段階では問題がなくても、組立現場で手戻りにつながることがあります。

部品図を描くときは、単品として作れるかだけでなく、
組み付けたときに問題ないか
まで確認することが大切です。

組立しやすくするための確認ポイント

図面を描いたあと、次の点を確認すると組立時のトラブルを減らしやすくなります。

  • ボルトを締める工具は入るか
  • 取付方向はわかりやすいか
  • 相手部品との穴位置は合っているか
  • 位置決め穴と固定穴の役割は明確か
  • 調整が必要な部分に調整代はあるか
  • 長穴の向きは正しいか
  • 部品を後から取り外せるか
  • メンテナンス時に作業しやすいか

特に、装置設計では組立後の調整やメンテナンスが重要になります。

作るときだけでなく、使うとき、直すときまで考えることで、現場で扱いやすい図面になります。

まとめ

組立しやすい部品図とは、部品単体の形状だけでなく、組立後の状態まで考えられた図面です。

部品図を描くときは、相手部品との関係、工具の入り方、調整代、作業順序、メンテナンス性を意識することが大切です。

単品では問題なく見える部品でも、組立時には思わぬ問題が出ることがあります。

初心者のうちは、図面を描いたあとに
「この部品は実際に取り付けやすいか」
「工具は入るか」
「調整や交換はできるか」
と確認するだけでも、図面の質は大きく変わります。

図面は、加工者だけでなく、組立者にも伝えるための情報です。

次回は、図面だけでは伝わりにくい内容を補足する
「現場に伝わる注記の書き方」
について解説します。
