はじめに
機械設計では、強度を考える場面が多くあります。
部品が曲がらないか。
壊れないか。
たわみすぎないか。
ボルトが持つか。
フレームが変形しないか。
こうした確認は、設計においてとても重要です。
しかし、強度を考える前に必ず確認しておきたいことがあります。
それが、

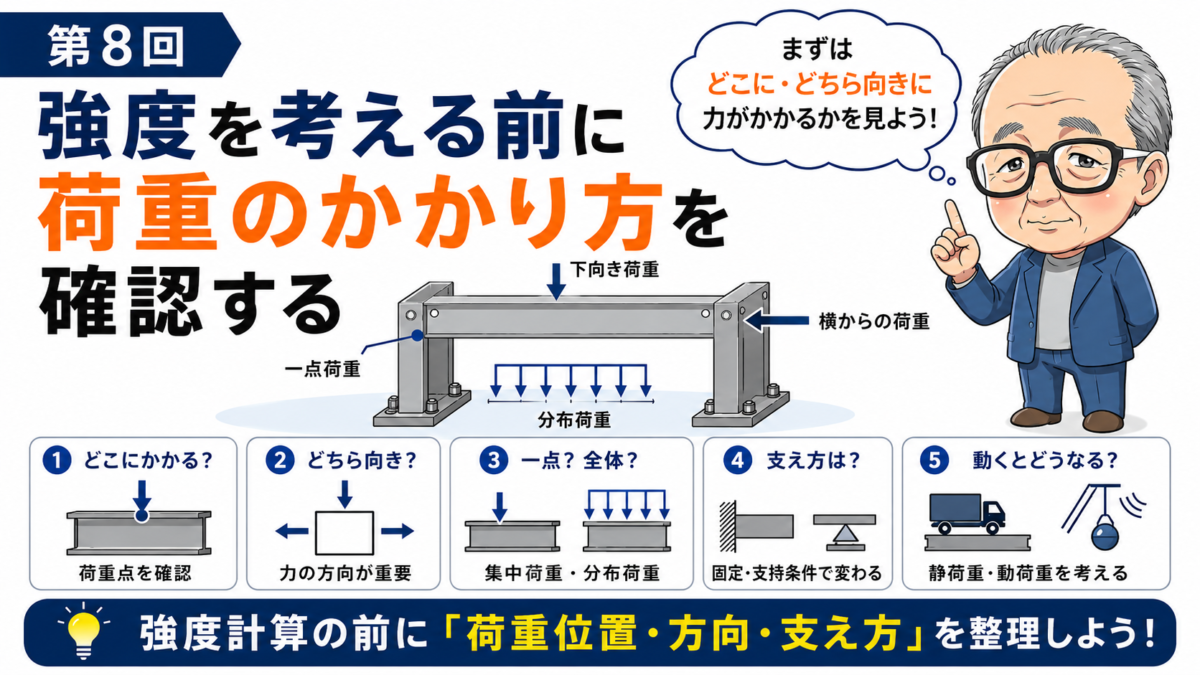

荷重がどこに、どの方向に、どのようにかかるのか
ということです。
初心者のうちは、「重さが何kgあるか」だけに注目しがちです。
もちろん重さは大切ですが、実務ではそれだけでは不十分です。
同じ重さでも、支え方や力のかかる位置が変われば、部品への負担は大きく変わります。
今回は、機械設計初心者がつまずきやすい
「強度を考える前に荷重のかかり方を確認する」
という考え方について解説します。
荷重とは何か
荷重とは、部品や構造物にかかる力のことです。
機械設計で考える荷重には、いろいろな種類があります。
たとえば、
- ワークの重さ
- 部品自身の重さ
- シリンダで押す力
- モーターで回す力
- 作業者が押したり引いたりする力
- 搬送中にかかる力
- 停止時の衝撃
- 振動による繰り返し力
- ボルトの締付力
などがあります。
初心者のうちは、目に見える重さだけを荷重として考えがちです。
しかし実際には、機械が動くことで発生する力や、作業中に一時的にかかる力もあります。
部品が壊れる原因は、単純な重さだけではありません。
押す、引く、曲げる、ねじる、ぶつかる、揺れる。
こうした力がどのようにかかるかを考えることが大切です。
重さだけでは判断できない
たとえば、10kgの部品を支えるブラケットを考えてみます。
10kgという重さだけを見ると、あまり大きな荷重ではないように感じるかもしれません。
しかし、その10kgがどこに載るかによって、必要な強度は変わります。
ブラケットのすぐ近くに荷重がかかる場合と、長いアームの先端に荷重がかかる場合では、部品への負担は大きく違います。
特に片持ち構造では、支点から離れた位置に荷重がかかるほど曲げの影響が大きくなります。
つまり、荷重の大きさだけでなく、
力がかかる位置
を見る必要があります。
「重さは軽いから大丈夫」と思っていても、支点から遠い位置に荷重がかかると、たわみや変形が問題になることがあります。
強度を考える前に、荷重の位置を確認することが大切です。
力の方向を確認する
荷重を考えるときは、力の方向も重要です。
同じ力でも、上から押されるのか、横から押されるのか、引っ張られるのか、ねじられるのかで、部品への影響は変わります。
たとえば、プレートに対して真上から荷重がかかる場合と、横方向から押される場合では、変形の仕方が違います。
フレームも、縦方向には強くても、横方向の力には弱い場合があります。
また、アングル材やチャンネル材、角パイプなどは、向きによって強さが変わります。
部材の向きが適切であれば十分な強度が出る場合でも、向きが悪いとたわみやすくなることがあります。
初心者のうちは、部材サイズだけを見て安心してしまうことがあります。
しかし実務では、
どの方向から力を受けるのか
その方向に対して部材の向きは適切か
を確認する必要があります。
曲げ・引張・圧縮・せん断を意識する
機械部品にかかる力は、いくつかの種類に分けて考えることができます。
代表的なものが、
曲げ
引張
圧縮
せん断
ねじり
です。
曲げは、部品を曲げようとする力です。
片持ちブラケットや長いフレームでは、特に注意が必要です。
引張は、部品を引っ張る力です。
吊り部品やリンク、ボルトなどで考えることがあります。
圧縮は、部品を押しつぶす方向の力です。
支柱やスペーサ、架台の脚などで考えることがあります。
せん断は、部品をずらすように切ろうとする力です。
ピン、ボルト、キー、ブラケットの取付部などで問題になることがあります。
ねじりは、部品をねじる方向の力です。
シャフトや回転軸、片側だけで支える構造などで注意が必要です。
最初から難しい計算を完璧にする必要はありません。
まずは、その部品にどのような力がかかっているのかをイメージすることが大切です。
静荷重と動荷重を分けて考える
荷重には、静荷重と動荷重があります。
静荷重は、止まっている状態でかかる荷重です。
たとえば、部品の重さ、ワークの重さ、架台に載っている装置の重さなどです。
一方、動荷重は、機械が動くことで発生する荷重です。
たとえば、
- シリンダが動いたときの衝撃
- ワークを停止させるときの力
- モーターで加減速するときの力
- 搬送中の振動
- 扉やカバーを開閉したときの勢い
- 作業者が強く押したときの力
などがあります。
静止状態では問題がなくても、動いた瞬間に大きな力がかかることがあります。
たとえば、ワークをストッパで止める場合、単にワークの重さを支えるだけではありません。
搬送されてきたワークを止めるため、衝撃や慣性力を考える必要があります。
初心者のうちは、止まっている状態だけで判断しがちです。
しかし機械は動くものです。
強度を考えるときは、静止状態と動作中の両方を見ることが大切です。
衝撃荷重に注意する
機械設計で特に注意したいのが衝撃荷重です。
衝撃荷重とは、短い時間で急にかかる大きな力のことです。
たとえば、
- ワークが落下して受け台に当たる
- 搬送物がストッパにぶつかる
- シリンダが端まで勢いよく動く
- 扉を勢いよく閉める
- 作業者が部品を置いたときに強く当たる
といった場面で発生します。
衝撃荷重は、単純な重さだけでは判断しにくいです。
たとえば、軽い部品でも高い位置から落ちれば、大きな衝撃になります。
ゆっくり置く場合と、勢いよく当たる場合では、部品にかかる負担は違います。
衝撃がある部分では、板厚や部材サイズを見直すだけでなく、
- ゴムや樹脂で受ける
- ダンパを使う
- スピードを落とす
- 当たり面を広くする
- ストッパ位置を工夫する
- 荷重をフレームへ逃がす
といった対策を考えることがあります。
衝撃荷重は見落とすと破損につながりやすいので、設計初期から意識しておきたいポイントです。
繰り返し荷重を考える
一度だけかかる力と、何度も繰り返しかかる力では、考え方が変わります。
たとえば、扉のヒンジ、シリンダの取付ブラケット、リンク機構、スライド部、搬送ストッパなどは、機械が動くたびに荷重を受けます。
最初は問題がなくても、長期間の使用でボルトが緩んだり、部品が摩耗したり、疲労によって割れたりすることがあります。
繰り返し荷重がかかる部分では、
- 応力が集中しやすい形状になっていないか
- ボルトが緩みやすくないか
- 溶接部に無理な力がかかっていないか
- ピンやブッシュが摩耗しないか
- ガタが大きくならないか
を確認する必要があります。
初心者のうちは、完成時に成立しているかだけを見がちです。
しかし実務では、使い続けたときにどうなるかも考える必要があります。
荷重をどこへ逃がすかを考える
荷重を考えるときは、力を受ける部品だけでなく、その力がどこへ伝わるかを見ることも大切です。
たとえば、ワークを受けるプレートに荷重がかかった場合、その力はブラケット、フレーム、架台、床へと伝わっていきます。
プレートだけを丈夫にしても、取付ブラケットが弱ければそこが変形します。
ブラケットが強くても、フレームが弱ければ全体がたわみます。
フレームが強くても、アンカーや床が不十分であれば設備全体が動くこともあります。
設計では、荷重を受ける部分だけを見て終わりにしないことが重要です。
力がどこから入り、どこへ逃げるのか
を考えることで、弱い部分を見つけやすくなります。
これは強度設計だけでなく、振動対策や位置決め精度にも関係します。
片持ち構造は特に注意する
初心者が見落としやすい構造のひとつに、片持ち構造があります。
片持ち構造とは、片側だけで支えている構造です。
たとえば、
- 壁から突き出したブラケット
- フレームから伸びたアーム
- 片側支持のローラ
- 片側だけで固定されたカバー
- 長いセンサーブラケット
などがあります。
片持ち構造は、先端に荷重がかかると根元に大きな曲げが発生します。
部品が壊れなくても、先端がたわむことで位置がずれたり、振動したりすることがあります。
片持ち構造を使う場合は、
- 突き出し長さを短くする
- 根元を強くする
- リブを追加する
- 両持ち構造にできないか考える
- 支点を追加する
- 軽い部品にする
といった検討が必要です。
「少し出ているだけだから大丈夫」と思っていても、長さがあるとたわみやすくなるので注意が必要です。
ボルトやピンにかかる荷重を見る
機械設計では、ボルトやピンにも荷重がかかります。
部品本体は十分強くても、固定しているボルトやピンが弱ければ問題になります。
たとえば、
- ボルトにせん断力がかかる
- ピンに曲げがかかる
- 長穴部で荷重を受けている
- ボルト本数が少ない
- 取付面が弱い
- 締付面が小さい
といった場合は注意が必要です。
ボルトは単に部品を固定するためだけのものではありません。
荷重を受ける重要な要素になることがあります。
特に、ストッパ、ヒンジ、リンク、吊り具、可動部の取付部では、ボルトやピンにどのような力がかかるかを確認します。
また、荷重が偏っていると、一部のボルトだけに大きな負担がかかる場合もあります。
部品形状だけでなく、締結部まで含めて荷重を見ることが大切です。
荷重条件がわからないときの考え方
実務では、荷重条件が最初から明確になっていないこともあります。
ワークの重さが不明。
作業者がどのくらい力をかけるかわからない。
衝撃の大きさが判断しにくい。
使用回数がはっきりしない。
このような場合、不明なまま進めるのは危険です。
まずは、
- ワークの最大重量を確認する
- 実物を測定する
- 似た設備の条件を確認する
- 使用頻度を聞く
- 動作速度を確認する
- 衝撃があるか現場で見る
- 不明点を仮条件として記録する
といった対応が必要です。
すべてを正確に数値化できない場合でも、どの条件が不明で、どの条件を仮定しているかを明確にしておくことが大切です。
「たぶん大丈夫」で進めると、後から破損や変形の原因になります。
初心者が確認したいポイント
強度を考える前には、次のような内容を確認しておくと整理しやすくなります。
- 何の荷重がかかるのか
- 荷重はどのくらいか
- どこに荷重がかかるのか
- どの方向に力がかかるのか
- 静止状態だけか、動作中にも力がかかるのか
- 衝撃はあるのか
- 繰り返し荷重はあるのか
- 片持ち構造になっていないか
- 荷重はどこへ逃げるのか
- ボルトやピンに無理な力がかからないか
- たわみが問題にならないか
- 不明な荷重条件はないか
荷重の見方が整理できると、板厚、部材サイズ、補強方法、締結方法を判断しやすくなります。
強度計算の前に、まず力の流れをつかむことが大切です。
まとめ
機械設計で強度を考えるときは、いきなり部品を厚くしたり、大きな部材を選んだりするのではなく、まず荷重のかかり方を確認することが大切です。
荷重は、重さだけではありません。
押す力、引く力、曲げる力、ねじる力、衝撃、振動、繰り返し荷重など、さまざまな力があります。
同じ重さでも、荷重の位置、方向、支え方によって部品への負担は変わります。
特に、片持ち構造、衝撃がある部分、繰り返し動作する部分、ボルトやピンで荷重を受ける部分は注意が必要です。
強度を考える前には、
どこに力がかかるのか
どの方向に力がかかるのか
その力はどこへ逃げるのか
動作中や衝撃時にも問題ないか
を整理しましょう。
良い設計は、単に丈夫な部品を作ることではありません。
荷重の流れを理解し、必要な部分に必要な強さを持たせることです。
次回は、
「動く部分を設計するときに考えること」
について解説します。
