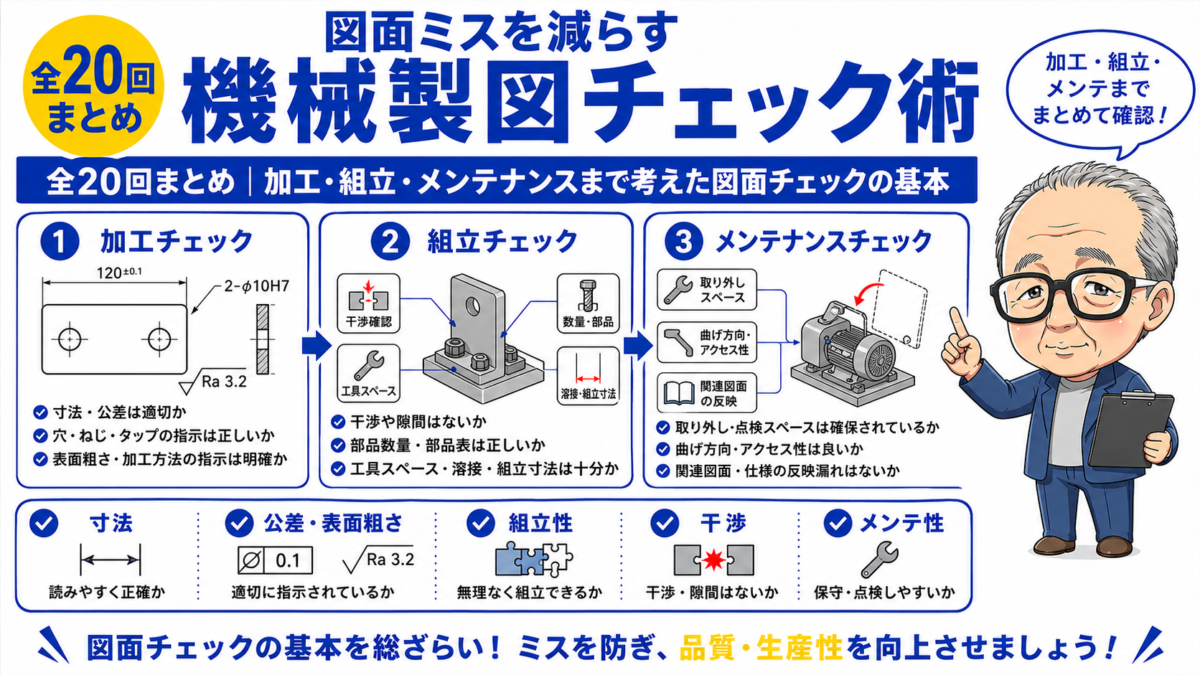

加工・組立・メンテナンスまで考えた図面チェックの基本
機械図面は、形状と寸法を記入すれば完成というものではありません。
一見すると問題のない図面でも、実際に製作を始めると、
- 寸法が足りない
- 穴位置が相手部品と合わない
- 工具が入らない
- 部品同士が干渉する
- 組み立てた後に部品を外せない
といった問題が見つかることがあります。
「図面ミスを減らす機械製図チェック術」では、図面を出す前に確認したいポイントを全20回に分けて紹介してきました。
今回はシリーズを振り返りながら、図面チェックで特に重要な考え方をまとめます。
図面チェックは寸法確認だけではない
図面チェックというと、寸法の入れ忘れや数値の間違いを確認する作業を思い浮かべるかもしれません。
もちろん、寸法確認は重要です。
しかし、実務ではそれだけでは不十分です。
図面を確認するときは、次の立場から見る必要があります。
- 加工する人
- 組み立てる人
- 検査する人
- メンテナンスする人
- 部品を購入・手配する人
図面を描いた設計者には形状や用途がわかっていても、図面を受け取る人には図面上の情報しか伝わりません。
そのため、設計者の頭の中にある情報が、図面へ正しく表現されているかを確認することが大切です。
第1回~第5回
寸法と形状の基本を確認する
シリーズ前半では、寸法の入れ方や穴位置、左右対称部品など、部品図の基本的な確認ポイントを取り上げました。
第1回|寸法の入れ忘れを防ぐチェック方法
寸法チェックでは、まず全長・全幅・全高・板厚などの外形寸法を確認します。
その後に、穴、溝、段差、切欠き、面取りなど、加工する形状ごとに必要な寸法がそろっているかを見ます。
重要なのは、この図面だけを見て部品を製作できるかという視点です。
第2回|基準寸法がバラバラな図面はなぜ危ない?
寸法がすべて入っていても、基準が統一されていないと加工や検査で迷いが生じます。
どの面や穴を基準に加工するのか、組立で重要な位置関係はどこなのかを考え、基準が途中で変わっていないか確認します。
第3回|加工できない寸法指示になっていないか確認する
CAD上で形状が成立していても、実際に加工できるとは限りません。
工具が入るか、内側の角に必要なRがあるか、加工後に測定できるかなど、現場での加工方法を想像しながら確認します。
第4回|穴位置寸法でよくあるミス
穴は、径だけでなく縦横の位置、穴数、深さ、加工方向まで確認が必要です。
相手部品と締結する穴は、部品図単体だけでなく、相手側の穴位置とも照合します。
第5回|左右対称部品で間違いやすいポイント
外形が左右対称でも、穴、切欠き、ザグリ、曲げ方向などが左右で異なることがあります。
右用・左用の別部品なのか、本当に共通部品として使用できるのかを確認することが重要です。
第6回~第10回
加工方法に合った指示になっているか確認する
第6回から第10回では、公差、表面粗さ、穴加工、板金、溶接など、加工方法に関係する確認ポイントを紹介しました。
第6回|公差を入れる前に確認したいこと
公差は厳しくすればよいものではありません。
相手部品との関係や組立時のすきまを確認し、機能上必要な寸法だけを適切に管理します。
一般公差で対応できる部分まで厳しくすると、加工費や検査工数が増える原因になります。
第7回|表面粗さの指示が多すぎないか確認する
表面粗さも、必要な面だけに指定することが基本です。
はめ合い面、摺動面、密着面など、機能上重要な面を確認し、不要な面へ厳しい指示を入れていないか見直します。
第8回|タップ穴・キリ穴・ザグリ穴の指示を確認する
穴の種類によって必要な情報は異なります。
タップ穴では有効ねじ深さと下穴深さ、ザグリ穴では下穴径・ザグリ径・ザグリ深さを確認します。
加工する面やボルトの挿入方向も重要です。
第9回|板金部品の曲げ方向を間違えないための確認ポイント
板金部品では、穴位置が正しくても、曲げ方向や表裏が反対では使用できません。
完成形、側面図、展開状態を見比べ、穴や切欠きが曲げ後に正しい位置へ来るか確認します。
第10回|溶接構造で寸法を入れる場所に注意する
溶接構造では、熱によるひずみが発生します。
すべての寸法を厳しく管理するのではなく、相手部品との取付面や重要な穴位置など、機能上守る必要がある寸法を明確にします。
高い精度が必要な部分では、溶接後の機械加工も検討します。
第11回~第15回
組立とメンテナンスの視点で確認する
第11回から第15回では、部品単体から組立状態へ視点を広げました。
第11回|組立図と部品図の寸法が合っているか確認する
組立図で部品が正しく配置されていても、部品図の寸法が古いまま残っている場合があります。
穴位置、軸と穴の径、高さ、板厚、段差寸法などを、相手部品との取り合いごとに確認します。
第12回|部品同士が干渉していないか確認する
干渉チェックでは、静止状態だけでなく可動部の動作範囲も確認します。
CAD上ですきまがあっても、公差、溶接ひずみ、曲げ誤差、組立位置のばらつきによって接触することがあります。
第13回|ボルトが締められるスペースを確認する
ボルト穴があっても、工具が入らなければ締め付けできません。
ボルトを差し込む空間、スパナやソケットを掛ける空間、工具を回す空間を確認します。
ボルト頭側とナット側の両方を見ることも大切です。
第14回|メンテナンス時に部品を取り外せるか確認する
装置は組み立てられるだけでなく、故障時や消耗時に分解できる必要があります。
軸を抜く方向、モーターを持ち上げる空間、配線や配管の取り外し、重い部品の吊り上げ方法まで確認します。
第15回|図面を出す前の最終チェックリスト
第15回では、図面全体の確認項目をまとめました。
図番、名称、材質、数量、寸法、公差、穴、加工性、組立性、干渉、メンテナンス性などを、毎回同じ順番で確認することがポイントです。
第16回~第20回
変更管理と図面情報の整合性を確認する
後半では、設計変更、部品表、材質、注記、線種など、形状以外の情報について取り上げました。
第16回|設計変更が関連図面に反映されているか確認する
設計変更は、変更した部品だけを直せば終わりではありません。
相手部品、組立図、部品表、ボルト、周辺部品など、変更による影響先を順番に確認します。
古い寸法や注記を削除することも重要です。
第17回|部品表と図面の数量が合っているか確認する
部品表は製作や購入手配の基準になります。
組立図に配置されている部品数と部品表の数量を照合し、図番、名称、型式、右用・左用の区別も確認します。
第18回|材質・熱処理・表面処理の指示を確認する
材質や処理の間違いは、強度不足、摩耗、さび、組立不良につながります。
部品の用途に合った材質か、処理後の寸法変化を考慮しているか、処理してはいけない面がないかを確認します。
第19回|図面の注記と形状が矛盾していないか確認する
設計変更後には、古い注記が残りやすくなります。
穴数、深さ、左右対称、等配、溶接、面取りなどの注記が、現在の形状と一致しているか確認します。
引出線が正しい場所を示しているかも重要です。
第20回|線種・中心線・隠れ線が正しく使われているか確認する
図面では、線の種類や太さにも意味があります。
外形線、隠れ線、中心線、寸法線、断面図のハッチングなどが正しく使われているか確認します。
CAD画面だけでなく、PDFや印刷状態で線を判別できるかを見ることも大切です。
図面チェックで特に大切な5つの視点
全20回の内容をまとめると、図面チェックでは次の5つの視点が重要になります。
1.図面だけで形状と寸法が決まるか
設計者の説明がなくても、加工者が形状を理解できる状態が必要です。
寸法、穴、断面、注記などに不足がないか確認します。
2.実際に加工できるか
工具の入り方、加工基準、測定方法、材料、板金曲げ、溶接ひずみなどを考えます。
CAD上で作れることと、現場で作れることは同じではありません。
3.問題なく組み立てられるか
相手部品との穴位置、軸と穴、すきま、ボルト、工具スペース、可動部の干渉を確認します。
部品単体ではなく、組立状態で見ることが重要です。
4.完成後に点検・交換できるか
消耗品や故障部品を取り外せるか、配線や配管を外せるか、再組立後に位置を再現できるかを確認します。
初回の組立だけでなく、装置を使い続けることまで考えます。
5.図面内の情報がすべて一致しているか
形状、寸法、注記、部品表、材質、図番、改訂番号などに矛盾がないかを確認します。
特に流用図面や設計変更後は、古い情報の残りに注意が必要です。
図面を出す前のチェック順
確認漏れを防ぐには、図面ごとに見る順番を変えるのではなく、毎回同じ流れで確認する方法が効果的です。
1. 図番・名称・材質・数量を確認する
2. 投影図・断面図・線種を確認する
3. 外形寸法から細部寸法へ確認する
4. 穴・ねじ・ザグリ・深さを確認する
5. 公差・表面粗さ・処理指示を確認する
6. 実際に加工できるか考える
7. 相手部品との取り合いを確認する
8. 干渉・工具スペース・組立順序を見る
9. メンテナンス時の取り外しを確認する
10. 注記・部品表・改訂内容を照合する
11. PDFや印刷状態で最終確認する
チェック項目を頭の中だけで管理すると、忙しいときや急ぎの案件で確認漏れが起こります。
簡単なチェックリストを用意し、確認した項目へ印を付ける方法がおすすめです。
まとめ
全20回を通して共通しているのは、図面を設計者以外の立場から見ることです。
図面チェックでは、次の点を確認する必要があります。
- 加工者が迷わず作れるか
- 検査者が寸法を測定できるか
- 組立者が問題なく組み付けられるか
- 工具を使って締め付けられるか
- 保全担当者が部品を交換できるか
- 購入担当者が正しい部品を手配できるか
図面ミスは、数値の間違いだけではありません。
加工できない形状、締められないボルト、外せない部品、古い注記なども、すべて図面上で防げるミスです。
図面を出す前に一度立ち止まり、この図面だけで、製作・組立・使用・メンテナンスまで問題なく進められるかを確認しましょう。
決まった順番でチェックする習慣をつけることで、加工現場からの問い合わせ、組立時の調整、部品の作り直しを減らせます。
