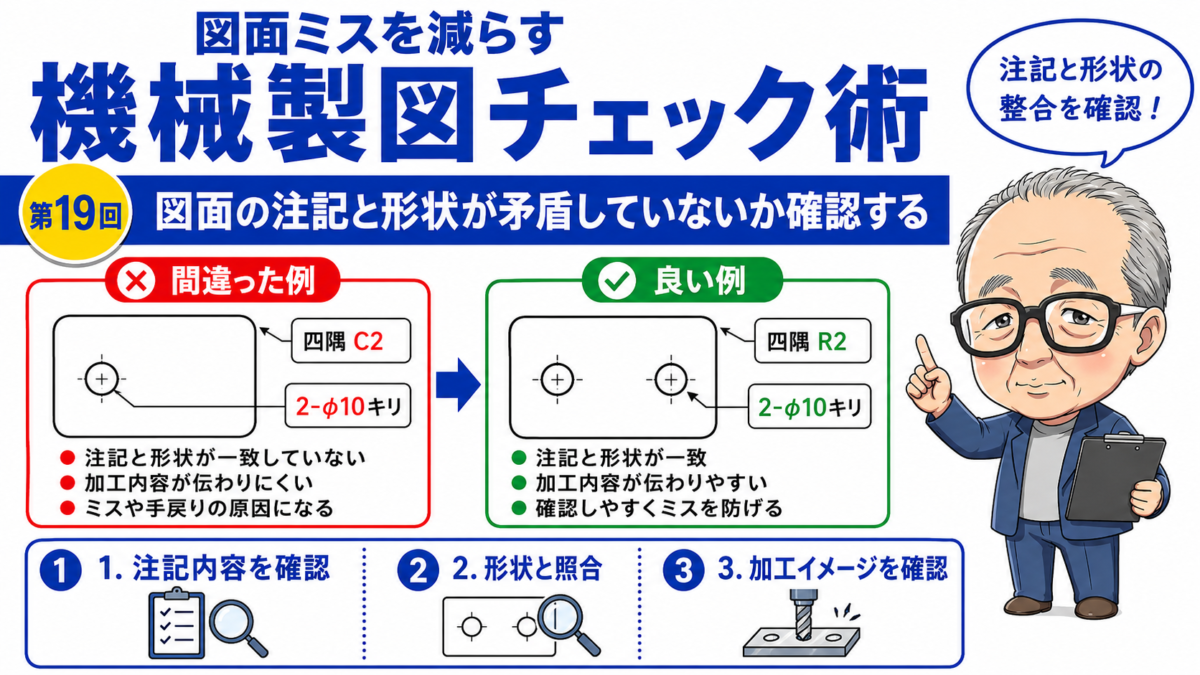

図面の注記と形状が矛盾していないか確認する

機械図面では、形状や寸法だけでなく、注記によって加工方法や仕上げ条件を伝えることがあります。

しかし、図面を修正した後に古い注記が残っていると、描かれている形状と指示内容が食い違うことがあります。

例えば、

  • 図面では穴が6個あるのに、注記は「4か所」のまま
  • 貫通穴へ変更したのに、「深さ20」が残っている
  • 材質を変更したのに、古い溶接指示が残っている
  • 左右対称ではなくなったのに、「左右対称」の注記が残っている

といったケースです。

今回は、出図前に確認したい図面の注記と形状の矛盾について解説します。

注記は形状と同じくらい重要

注記は、図だけでは伝えにくい情報を補うために使います。

代表的な内容には、次のようなものがあります。

  • 穴やねじの加工指示
  • 溶接方法
  • バリ取りや面取り
  • 熱処理や表面処理
  • 加工後の仕上げ
  • 左右対称や等配の指示
  • 現物合わせや相手部品との関係
  • 組立時の注意事項

形状が正しく描かれていても、注記が間違っていれば、加工者はどちらを優先すべきか判断できません。

図面チェックでは、注記を単独で読むのではなく、図形や寸法と照らし合わせて確認することが大切です。

穴数と「○か所」の表記を確認する

特に間違いが起こりやすいのが、穴数の注記です。

例えば、図面上では穴を6個描いているのに、「4-φ10」と記載されている場合があります。

このようなミスは、穴を追加・削除した後に、注記を変更し忘れることで起こります。

確認するときは、図面上の穴を実際に数えて、

  • 穴数
  • 穴径
  • タップサイズ
  • ザグリの有無
  • 同じ仕様の穴の範囲

が注記と一致しているか確認しましょう。

似た穴が複数ある場合は、引出線が正しい穴を示しているかも重要です。

貫通・止まり・深さの指示を見る

穴形状を変更した後に、深さ指示だけが残ることがあります。

例えば、止まり穴から貫通穴へ変更したのに、「深さ15」の注記を削除していないケースです。

反対に、貫通穴を止まり穴へ変更したものの、深さを追加していない場合もあります。

チェックしたいポイントは次の通りです。

  • 貫通穴か止まり穴か
  • 穴深さが必要か
  • タップ深さと下穴深さが区別されているか
  • 断面図の形状と注記が一致しているか
  • 板厚より深い不自然な指示になっていないか

穴の注記は、正面図だけでなく、断面図や側面図とも照合します。

「左右対称」「等配」の指示に注意する

「左右対称」や「等配」といった注記は、寸法を整理するのに便利です。

ただし、形状変更によって完全な対称ではなくなった場合は、古い指示が誤解を招きます。

例えば、片側だけに穴や切欠きを追加したのに、「左右対称」の注記が残っているケースです。

また、等配穴の一部だけ位置を変更した場合も、「等配」のままでは正しく伝わりません。

確認するときは、

  • 本当に左右対称か
  • 穴ピッチがすべて同じか
  • 円周上の穴が等角度で配置されているか
  • 一部だけ異なる形状がないか
  • 対称や等配の基準が明確か

を確認しましょう。

加工指示と形状が合っているか

図面には、「面取り」「バリ取り」「溶接後加工」などの加工指示を記載することがあります。

しかし、形状変更後に不要な注記が残ることがあります。

例えば、

  • 面取り部分を削除したのに、面取り指示が残っている
  • 機械加工面をなくしたのに、粗さ指示が残っている
  • 溶接構造をボルト組立へ変更したのに、溶接指示が残っている
  • 全周溶接ではないのに、全周記号が付いている

といった状態です。

加工者が注記に従うと、設計者の意図とは異なる加工が行われる可能性があります。

図面チェックでは、注記が示す場所を一つずつ確認しましょう。

表題欄と図中注記の重複を見る

材質、表面処理、一般公差などは、表題欄と図中注記の両方に記載されることがあります。

同じ内容であれば問題ありませんが、異なる内容が書かれていると判断に迷います。

例えば、

  • 表題欄はSS400、図中注記はSUS304
  • 表題欄は黒染め、注記は無電解ニッケルめっき
  • 一般公差と個別公差が矛盾している
  • 表題欄と部品表で板厚が異なる

といったケースです。

同じ情報を複数の場所へ記載すると、修正漏れの原因になります。

できるだけ記載場所を統一し、重複させる場合は内容が一致しているか確認します。

古い注記が残っていないか

流用図面や設計変更後の図面では、古い注記が残りやすくなります。

特に注意したいのは、次のような注記です。

  • 旧型式の購入品名称
  • 使用しなくなった部品番号
  • 削除した穴に対する指示
  • 変更前の材料や表面処理
  • 不要になった現合指示
  • 以前の組立方法に関する注意書き

図面内の注記を上から順番に読み、現在の形状に必要な内容かを確認しましょう。

「意味はわからないが、以前から書いてある」という理由で残すのは危険です。

引出線が正しい場所を示しているか

注記内容が正しくても、引出線の先が間違っていると別の場所への指示に見えます。

形状を移動したり、投影図を変更したりした際に、引出線だけが元の位置に残ることがあります。

確認したいポイントは次の通りです。

  • 引出線が対象形状へ届いているか
  • どの穴や面を示しているか明確か
  • 複数の形状にまたがって見えないか
  • 寸法線や他の注記と重なっていないか
  • 加工する面を正しく示しているか

特に、表側と裏側で異なる加工がある場合は、指示面を間違えないように注意します。

曖昧な表現を使っていないか

注記には、できるだけ読み手によって判断が変わらない表現を使います。

例えば、

  • 「適当に仕上げる」
  • 「必要に応じて加工」
  • 「なるべく小さく」
  • 「現場合わせ」
  • 「同程度とする」

といった表現は、具体的な基準がわかりません。

現物合わせや加工者判断が必要な場合でも、

  • 何を基準に合わせるのか
  • どこまで調整可能か
  • 最終的に何を満たす必要があるか

をできるだけ明確にします。

注記を読んだ人が、設計者へ確認せず判断できる内容が理想です。

注記チェックの簡単な手順

図面の注記は、次の順番で確認すると見落としを減らせます。

1. 図面内の注記を上から順に読む
2. 注記が示す形状や面を確認する
3. 穴数・深さ・位置と照合する
4. 左右対称や等配が正しいか見る
5. 加工・溶接・処理指示を形状と照合する
6. 表題欄や部品表との重複を確認する
7. 古い注記や不要な指示を削除する
8. 曖昧な表現がないか見直す

まとめ

図面の注記は、形状や寸法だけでは伝えられない情報を補う重要な指示です。

特に確認したいポイントは次の通りです。

  • 穴数や加工内容が形状と一致しているか
  • 貫通・止まり・深さの指示が正しいか
  • 左右対称や等配の条件を満たしているか
  • 表題欄や部品表と指示が矛盾していないか
  • 引出線が正しい場所を示しているか
  • 設計変更前の古い注記が残っていないか
  • 読み手によって判断が変わる表現がないか

図面チェックでは、注記をただ読むだけでなく、指示された形状を実際に図面上で追うことが大切です。

形状、寸法、注記の3つを照合することで、誤加工や問い合わせ、設計変更後の修正漏れを減らせます。
