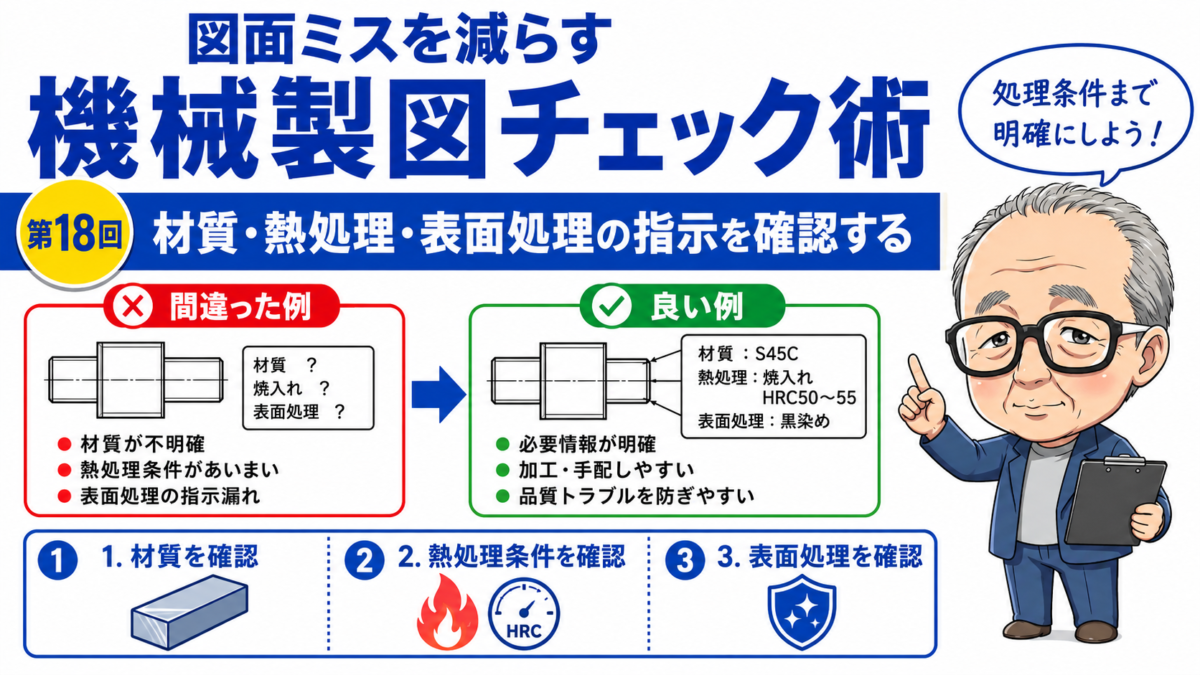

材質・熱処理・表面処理の指示を確認する

機械図面では、形状や寸法が正しくても、材質や表面処理の指示が間違っていると、必要な強度や耐久性を満たせません。

部品は問題なく組み付いたものの、

  • 強度が足りずに変形した
  • 摩耗が早く進んだ
  • さびが発生した
  • 表面処理によって寸法が変わった
  • 溶接や加工が難しい材料だった

といった不具合につながることがあります。

今回は、出図前に確認したい材質・熱処理・表面処理の指示について解説します。

材質の指示が入っているか

最初に確認したいのは、部品を何の材料で作るのかが明確になっているかです。

材質が記載されていないと、製作側では強度や用途を判断できません。

一般的な部品でも、用途によって使用する材料は変わります。

例えば、

  • 一般的な機械構造用の鋼材
  • 溶接構造に使用する鋼材
  • 軽量化を目的としたアルミニウム
  • 耐食性を重視したステンレス
  • 摺動部に使用する樹脂

などがあります。

図面チェックでは、表題欄や部品表に材質が正しく記載されているか確認しましょう。

用途に合った材質か確認する

材質名が記載されていても、その部品の使い方に合っているとは限りません。

例えば、荷重を受ける部品に強度の低い材料を使えば、変形や破損につながります。

反対に、それほど強度を必要としない部品へ高価な材料を使用すると、コストが上がります。

確認したいポイントは次の通りです。

  • 必要な強度を確保できるか
  • 溶接できる材料か
  • 切削加工しやすいか
  • 使用環境に耐えられるか
  • 重量やコストが適切か

材質は、「いつも使っているから」という理由だけで決めず、部品の役割に合っているか確認することが大切です。

材料の形状や規格も確認する

同じ材質でも、丸棒、板材、角パイプなど、材料の形状によって製作方法が変わります。

例えば、プレート部品であれば板厚の確認が必要です。

フレーム部品であれば、

  • 角パイプの外形
  • 肉厚
  • アングルやチャンネルのサイズ
  • 丸棒やパイプの径

などを確認します。

規格品を使用する場合は、実際に入手できる寸法かも重要です。

特殊な板厚やサイズを指定すると、材料の入手に時間がかかったり、余分な加工が必要になったりします。

熱処理が必要な部品か

軸、ピン、ギヤ、カムなどでは、摩耗や強度対策として熱処理を行うことがあります。

代表的な目的は次の通りです。

  • 表面を硬くする
  • 摩耗を減らす
  • 強度を高める
  • 疲労寿命を延ばす

ただし、熱処理をすれば必ず性能が上がるわけではありません。

材質によって対応できる熱処理が異なり、処理後に変形することもあります。

図面チェックでは、

  • 材質と熱処理の組み合わせが適切か
  • 硬さの指示が必要か
  • 硬化する範囲が明確か
  • 処理後に仕上げ加工が必要か
  • ひずみが機能に影響しないか

を確認します。

硬さの指示が明確か

熱処理を指定する場合は、必要な硬さが明確になっているか確認します。

単に「焼入れ」とだけ記載すると、加工先によって仕上がりが変わる可能性があります。

必要に応じて、

  • 硬さの範囲
  • 硬化する場所
  • 硬化層の深さ
  • 熱処理後の加工内容

などを指示します。

ただし、必要以上に厳しい硬さを求めると、割れや加工費の増加につながることがあります。

その部品に本当に必要な範囲で指示することが重要です。

表面処理の目的を確認する

表面処理は、主に防錆、耐摩耗、外観改善などを目的として行います。

代表的なものには、

  • めっき
  • 黒染め
  • 塗装
  • アルマイト
  • 化成処理

などがあります。

図面チェックでは、処理名だけでなく、なぜその処理が必要なのかを考えます。

例えば、屋外や水がかかる場所では防錆性能が重要です。

一方、装置内部で油が付着する部品では、別の処理で十分な場合もあります。

使用環境に合った表面処理になっているか確認しましょう。

表面処理による寸法変化に注意する

めっきや塗装などの表面処理を行うと、部品表面に膜が付きます。

膜厚が小さくても、はめ合い部やねじ部では影響が出ることがあります。

特に注意したい部分は次の通りです。

  • 軸と穴のはめ合い部
  • 精密な位置決め面
  • タップ穴
  • ベアリング取付部
  • シール面
  • 接地面

例えば、軸の外径へめっきを行うと、処理後の寸法が大きくなります。

穴の内面へ処理が付けば、穴径が小さくなる場合があります。

寸法が重要な部分は、処理前寸法なのか処理後寸法なのかを明確にすることが大切です。

処理してはいけない面を確認する

部品全体に表面処理を行うと、機能上問題が起こる場合があります。

例えば、

  • アースを取る接触面
  • 溶接する面
  • 精密なはめ合い面
  • 接着面
  • 摺動面
  • ねじ部

などです。

必要に応じて、マスキングや処理除外の指示を行います。

図面チェックでは、処理が必要な面だけでなく、処理してはいけない面がないかも確認しましょう。

溶接品では処理の順番に注意する

溶接構造物では、表面処理を行う順番も重要です。

通常は、溶接や機械加工を終えた後に表面処理を行います。

しかし、部品ごとに処理してから溶接すると、処理が傷んだり、溶接不良の原因になったりすることがあります。

確認したいのは、

  • 溶接前か溶接後か
  • 機械加工前か加工後か
  • 熱処理後に仕上げ加工が必要か
  • 組立後に処理できる形状か
  • 内部まで処理できるか

という点です。

製作工程を簡単に想像すると、指示の矛盾を見つけやすくなります。

表題欄と注記が一致しているか

材質や表面処理は、表題欄、部品表、図中注記など複数の場所へ記載されることがあります。

このとき、記載内容が異なっていると、どちらを優先するのか判断できません。

例えば、

  • 表題欄はステンレス
  • 部品表は一般鋼材
  • 注記ではめっき処理

のように情報が食い違うと、誤製作につながります。

図面チェックでは、同じ情報が複数の場所にある場合、内容が一致しているか確認しましょう。

材質・処理指示の簡単なチェック手順

材質や処理の指示は、次の順番で確認すると見落としを減らせます。

1. 材質の記載があるか確認する
2. 部品の用途に合った材質かを見る
3. 板厚や素材サイズを確認する
4. 熱処理の必要性と硬さ指示を見る
5. 表面処理の目的を確認する
6. 処理後の寸法変化を考える
7. 処理除外面がないか確認する
8. 表題欄・部品表・注記を照合する

まとめ

材質・熱処理・表面処理の指示は、部品の強度や寿命、耐食性を左右する重要な情報です。

特に確認したいポイントは次の通りです。

  • 材質が明確に記載されているか
  • 用途や加工方法に合った材料か
  • 熱処理と硬さの指示が適切か
  • 使用環境に合った表面処理か
  • 処理後の寸法変化を考慮しているか
  • 処理してはいけない面が明確か
  • 図面内の指示が一致しているか

図面チェックでは、形状や寸法だけでなく、どの材料を使い、どの状態に仕上げるのかまで確認することが大切です。

材質と処理内容を部品の用途に合わせて確認することで、強度不足、早期摩耗、さび、組立不良といったトラブルを減らせます。
