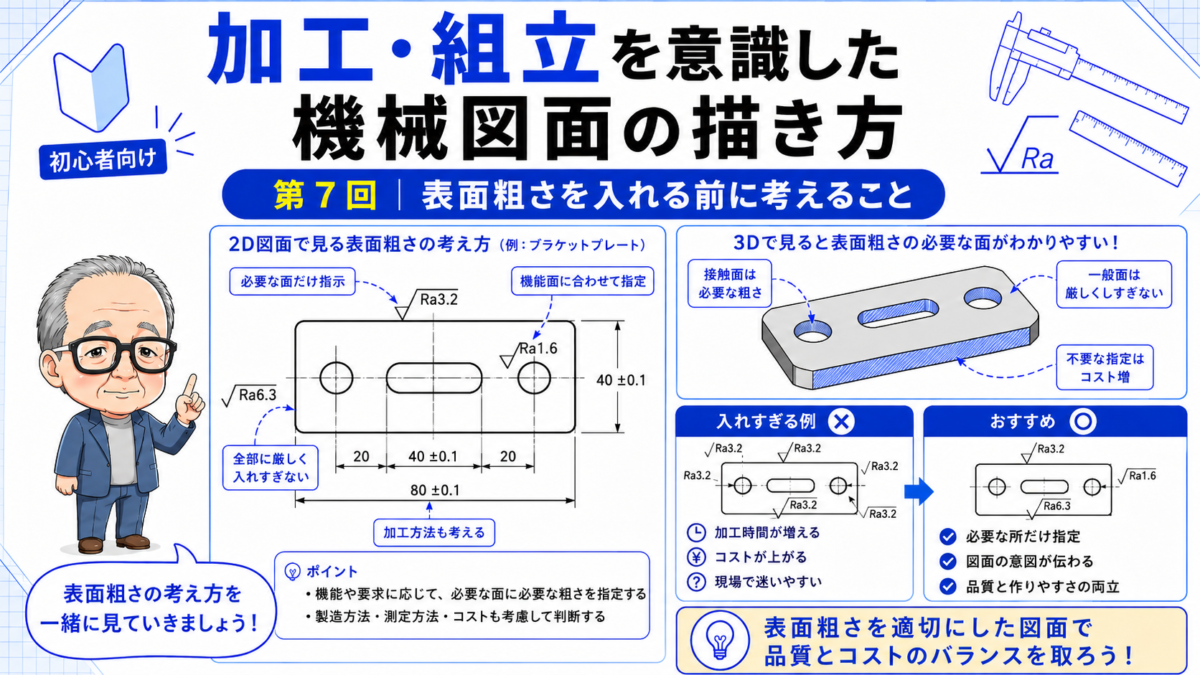

表面粗さを入れる前に考えること

機械図面では、寸法や公差だけでなく、表面粗さを指示することがあります。

表面粗さとは、加工された面の細かい凹凸の程度を示すものです。
簡単に言うと、部品の表面をどのくらいなめらかに仕上げるかを伝える指示です。

ただし、表面粗さは細かく指定すれば良いというものではありません。
必要以上に厳しい表面粗さを指示すると、加工に手間がかかり、コストも上がります。

今回は、加工しやすい図面を描くために、表面粗さを入れる前に考えたいことを解説します。

表面粗さは何のために入れるのか

表面粗さは、部品の表面状態を指定するために使います。

たとえば、軸が回転する部分や、相手部品と接触する面、摺動する面などでは、表面の状態が機能に関係します。

表面が粗すぎると、摩耗が早くなったり、動きが悪くなったりすることがあります。
また、シール面のように気密性や液漏れに関係する面では、表面の仕上がりが重要になることもあります。

一方で、機能にあまり関係しない外観面や逃がし面では、必要以上に細かい表面粗さを指示しなくてもよい場合があります。

表面粗さは、見た目を良くするためだけの指示ではありません。
その面がどのような役割を持っているかを考えて入れることが大切です。

すべての面を細かくする必要はない

初心者の図面でありがちなのが、心配だからすべての面に細かい表面粗さを入れてしまうことです。

「きれいな面の方が良いだろう」
「細かくしておけば問題ないだろう」
「精度の高い部品に見えるだろう」

このように考えてしまうことがあります。

しかし、実務ではこれは注意が必要です。

表面を細かく仕上げるには、加工条件を変えたり、仕上げ加工を追加したりする必要があります。
その分、加工時間が増え、コストも上がります。

また、機能に関係ない面まで細かく指定すると、加工者はその指示を守るために余分な手間をかけなければなりません。

表面粗さは、すべての面をきれいにするためではなく、必要な面の状態を正しく伝えるために使います。

表面粗さが必要になりやすい面

表面粗さを考えるときは、その面がどのように使われるかを確認します。

特に注意したいのは、次のような面です。

  • 軸や穴のはめあい部分
  • ベアリングが入る面
  • 摺動する面
  • シールが当たる面
  • 相手部品と密着する面
  • 位置決めに使う面
  • 見た目が重要な外観面

このような面は、表面の仕上がりが機能や品質に関係することがあります。

たとえば、ベアリングが入る軸や穴では、寸法公差だけでなく、表面の仕上がりも重要です。
また、摺動する面では、粗すぎると摩耗や動作不良の原因になることがあります。

一方で、部品の逃がし部分や、組立後に見えない面、機能に関係しない面では、厳しい表面粗さが不要な場合もあります。

大切なのは、面ごとに役割を考えることです。

加工方法によって表面の仕上がりは変わる

表面粗さを考えるときは、加工方法も意識する必要があります。

旋盤加工、フライス加工、研磨加工、板金加工、製缶加工では、得られる表面の状態が違います。

たとえば、旋盤やフライスで加工した面と、研磨した面では仕上がりが違います。
より細かい表面粗さを求める場合は、追加の仕上げ加工が必要になることがあります。

また、製缶部品や溶接構造物では、機械加工品と同じ感覚で表面粗さを細かく指示すると、現場で対応しにくい場合があります。

加工方法を考えずに表面粗さを入れると、必要以上に難しい図面になってしまうことがあります。

図面を描くときは、
「この面はどの加工で仕上がるのか」
「この粗さはその加工で無理なく出せるのか」
を考えることが大切です。

表面粗さとコストの関係

表面粗さを細かく指定すると、加工コストに影響します。

なめらかな面に仕上げるためには、加工時間が増えたり、工具や条件を変えたり、追加工が必要になったりします。

たとえば、通常の切削で十分な面に、研磨が必要なレベルの表面粗さを指定してしまうと、加工工程が増える可能性があります。

工程が増えれば、費用も納期も変わります。

設計者が図面に入れた表面粗さの指示は、現場ではそのまま製作条件になります。
つまり、軽い気持ちで入れた指示でも、加工費に大きく影響することがあります。

表面粗さを入れるときは、
「本当にこの面に必要か」
「機能に対して適切か」
を確認することが大切です。

表面粗さを入れる前の確認ポイント

表面粗さを指示する前に、次の点を確認すると判断しやすくなります。

  • その面は相手部品と接触するか
  • 摺動や回転に関係するか
  • シール性や密着性が必要か
  • 位置決めや基準面として使うか
  • 見た目が重要な面か
  • 通常の加工面で問題ないか
  • 細かく指定することでコストが上がりすぎないか

特に大切なのは、面の役割を考えることです。

同じ部品の中でも、重要な面とそうでない面があります。
すべての面を同じように扱うのではなく、必要な面に必要な指示を入れることが大切です。

よくある表面粗さの失敗例

表面粗さの指示でよくある失敗には、次のようなものがあります。

  • すべての面に細かい表面粗さを入れている
  • 機能に関係ない面まで厳しく指定している
  • 摺動面なのに表面粗さの指示がない
  • シール面なのに仕上げ指示があいまい
  • 加工方法を考えずに細かい粗さを指定している
  • 図面全体の粗さ指示と個別指示がわかりにくい
  • 表面粗さの意味を理解せず、なんとなく記入している

表面粗さは、寸法や公差と同じように、加工者へ伝える重要な情報です。
ただし、必要以上に入れすぎると、図面が読みにくくなり、コストも上がります。

初心者は「面の役割」から考える

表面粗さを考えるとき、初心者が最初に意識したいのは面の役割です。

この面は何のためにあるのか。
相手部品と当たるのか。
動く部分なのか。
位置を決める面なのか。
見た目だけの面なのか。

このように考えると、表面粗さが必要な面と、そこまで必要でない面が見えてきます。

最初から細かい数値をすべて覚える必要はありません。
まずは、
「この面はどのくらい重要なのか」
を考えることが大切です。

そのうえで、必要に応じて過去の図面や加工実績、社内基準、加工業者の意見を参考にするとよいでしょう。

まとめ

表面粗さは、部品の表面状態を伝えるための大切な指示です。

ただし、すべての面を細かく仕上げれば良いわけではありません。
必要以上に厳しい表面粗さは、加工コストや納期に影響します。

表面粗さを入れるときは、
その面がどのような役割を持っているか
機能や組立に関係するか
加工方法に対して無理がないか
を考えることが大切です。

初心者のうちは、まず
「この面は相手部品とどう関係するのか」
を確認するところから始めるとよいです。

必要な面に、必要な表面粗さを入れる。
これが、加工者に伝わりやすく、無駄なコストを抑えた図面につながります。

次回は、部品単体ではなく組立作業まで考えた
「組立しやすい部品図の描き方」
について解説します。
