はじめに
機械部品では、ボルトで部品を固定する場面が多くあります。
そのときによく使われるのが、タップ穴です。
タップ穴とは、部品にあけた穴の内側にねじを加工した穴のことです。
ボルトを通すだけの穴とは違い、タップ穴はボルトを締め込む相手になります。
そのため、単に図面に「M6」や「M8」と書くだけでは不十分な場合があります。
初心者のうちは、
「タップ穴はねじサイズを書けばよい」
「ボルトが締まれば問題ない」
「下穴や深さは加工側で判断してくれる」
「板にタップを立てれば固定できる」
と考えてしまうことがあります。
しかし実務では、タップ穴には多くの注意点があります。
ねじのかかり代、タップ深さ、下穴深さ、止まり穴、板厚、ボルト長さ、締結力、加工方向などを考える必要があります。
今回は、機械設計初心者向けに
「タップ加工とねじ穴の設計で注意すること」
について解説します。
タップ加工とは何か

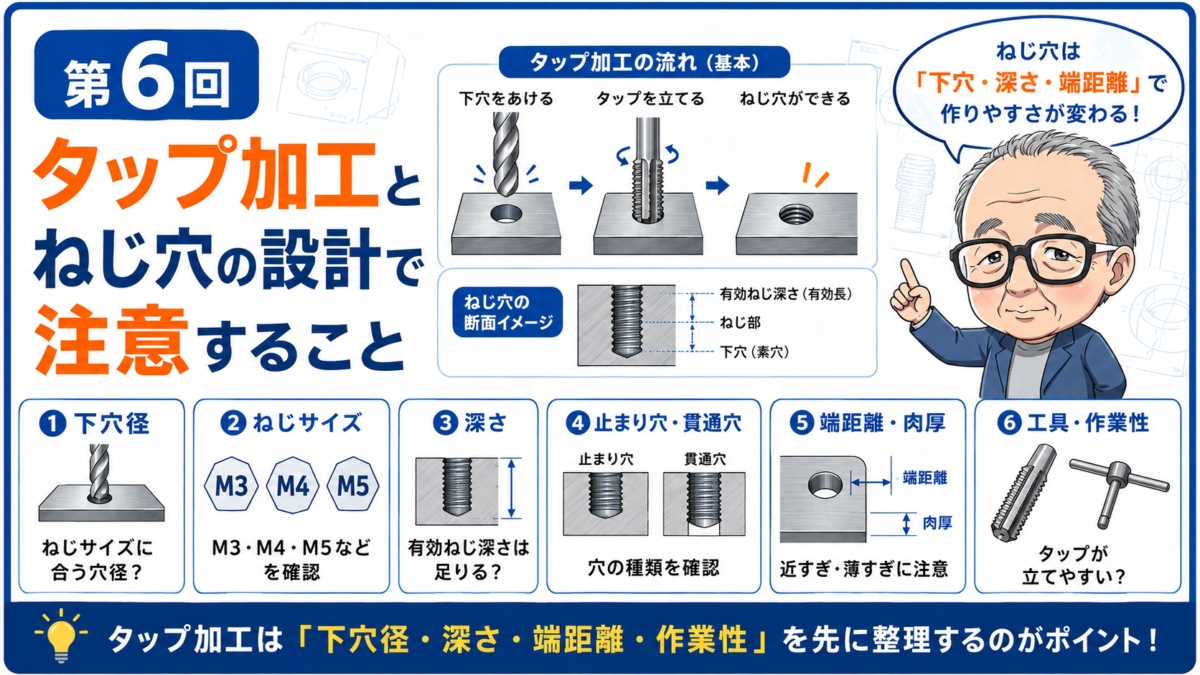

タップ加工とは、穴の内側にねじを作る加工です。
まずドリルで下穴をあけ、その穴にタップ工具を通して、内側にねじ山を作ります。
このねじ山にボルトを締め込むことで、部品を固定できます。
タップ加工は、機械部品で非常によく使われます。
たとえば、
- プレートに部品を固定する
- ブラケットを取り付ける
- カバーを固定する
- センサーを取り付ける
- 位置決め部品を固定する
- 調整用ボルトを受ける
- ストッパボルトを取り付ける
などです。
タップ穴は便利ですが、ねじ山が部品側に作られるため、その部品の板厚や材質、ねじ深さが重要になります。
タップ穴は、ボルト穴よりも設計上の注意点が多い穴です。
タップ穴はボルトを締め込む相手になる
ボルトを使う穴には、大きく分けて通し穴とタップ穴があります。
通し穴は、ボルトを通すための穴です。
ボルト径より少し大きめの穴にして、相手側のナットやタップ穴で締結します。
一方、タップ穴は、部品そのものにねじを作り、そこへボルトを締め込みます。
つまり、タップ穴はボルトの相手部品です。
そのため、タップ穴にはボルトの力を受けるだけの強さが必要です。
ねじのかかり代が不足していると、ボルトを締めたときにねじ山がなめたり、緩みやすくなったりします。
特に、繰り返し取り外しする部分や、荷重を受ける部分では注意が必要です。
タップ穴を設計するときは、
ボルトが入るかどうか
だけでなく、
締結力を受けられるか
まで考える必要があります。
ねじのかかり代を考える
タップ穴で重要なのが、ねじのかかり代です。
ねじのかかり代とは、ボルトのねじ山がタップ穴にどれだけかみ合っているかということです。
かかり代が少ないと、ねじ山が不足し、十分な締結力が得られません。
たとえば、厚さ3mmのプレートにM6タップを立てた場合、ねじ山がかかる長さはかなり短くなります。
軽いカバーを固定する程度であれば使える場合もありますが、強く締める部分や荷重を受ける部分では不安が残ります。
一般的には、タップ穴はある程度のねじ深さが必要です。
ただし、必要なかかり代は、材質、ボルトサイズ、締付力、荷重条件、使用頻度によって変わります。
設計時には、
そのタップ穴は何を固定するのか
強く締める必要があるのか
繰り返し外す部分なのか
材質は鉄か、アルミか、樹脂か
を考えることが大切です。
薄板へのタップは注意する
タップ穴で初心者が特に注意したいのが、薄板へのタップです。
板厚が薄い部品にタップを立てると、ねじのかかり代が不足しやすくなります。
たとえば、薄い板金部品や薄いプレートに直接タップを立てる場合です。
図面上ではM4やM5のタップを入れられても、実際にはねじ山が少なく、締結力が不足することがあります。
また、何度もボルトを付け外しすると、ねじ山が傷んでしまうこともあります。
薄板でねじ固定したい場合は、次のような方法を検討することがあります。
- ナットを使う
- 溶接ナットを使う
- 圧入ナットを使う
- バーリング加工を使う
- 厚板や補強板を追加する
- 別部品にタップを設ける
もちろん、軽いカバーの固定など、薄板タップで問題ない場合もあります。
ただし、荷重を受ける部分や、強く締める部分、何度も分解する部分では、薄板タップに頼りすぎないことが大切です。
材質によってタップ穴の強さは変わる
タップ穴の強さは、材質によっても変わります。
同じM6タップでも、鉄に立てる場合とアルミに立てる場合では、ねじ山の強さが違います。
鉄は比較的ねじ山が強く、機械部品でよく使われます。
一方、アルミは軽く加工しやすい材料ですが、鉄に比べるとねじ山が傷みやすい場合があります。
樹脂の場合は、さらに注意が必要です。
強く締めすぎるとねじ山がつぶれたり、繰り返しの締結で劣化したりすることがあります。
材質によっては、ヘリサートやインサートナットを検討する場合もあります。
設計時には、
材質に対してタップ穴が適切か
ねじ山が傷みやすい使い方ではないか
繰り返し分解する部分ではないか
を確認します。
タップ穴は、ねじサイズだけでなく、材料との組み合わせで考える必要があります。
貫通タップと止まりタップの違い
タップ穴には、貫通タップと止まりタップがあります。
貫通タップは、部品を貫通した穴にねじを加工するものです。
貫通しているため、工具が抜けやすく、切粉も逃げやすいので、比較的加工しやすい場合が多いです。
一方、止まりタップは、途中で止まる穴にねじを加工するものです。
止まりタップでは、穴の底までタップ工具を入れられるわけではありません。
そのため、有効ねじ深さの奥に、下穴の余裕深さが必要になります。
図面で「M6深さ10」と書いた場合でも、実際にはねじ加工に必要な下穴深さを考える必要があります。
止まりタップでは、
- 有効ねじ深さ
- 下穴深さ
- 工具先端の逃げ
- 切粉の逃げ
- 底付きの危険
を考えます。
設計時には、貫通できるなら貫通タップにできないかも検討するとよいです。
止まりタップにする場合は、深さ指示をあいまいにしないことが大切です。
タップ深さと下穴深さを区別する
タップ穴の図面指示で注意したいのが、タップ深さと下穴深さの違いです。
タップ深さは、ねじが有効に加工されている深さです。
下穴深さは、タップ加工前にドリルであける穴の深さです。
止まりタップの場合、タップ深さと下穴深さは同じではありません。
タップ工具には先端形状があり、穴の底ぎりぎりまで完全なねじを作ることは難しいためです。
そのため、必要なねじ深さを確保するには、下穴を少し深くする必要があります。
初心者のうちは、ボルトが入る深さだけを考えてしまいがちです。
しかし実務では、
有効ねじ深さはいくつ必要か
下穴深さはいくつ必要か
部品の厚みの中で成立するか
を確認する必要があります。
特に厚みが限られる部品では、止まりタップの深さに注意が必要です。
ボルト長さとの関係を確認する
タップ穴を設計するときは、ボルト長さとの関係も確認します。
タップ穴の深さが十分でも、ボルトが長すぎると底付きすることがあります。
底付きとは、ボルトの先端がタップ穴の底に当たってしまい、部品をしっかり締め付けられない状態です。
底付きしていると、ボルトは締まったように感じても、実際には相手部品を押さえられていない場合があります。
逆に、ボルトが短すぎると、ねじのかかり代が不足します。
設計時には、
ボルト長さ
相手部品の板厚
ワッシャの厚み
タップ深さ
下穴深さ
を合わせて確認することが大切です。
図面上でタップ穴だけを見て判断するのではなく、組立状態でボルトがどこまで入るのかを考える必要があります。
タップ穴の位置は工具スペースも考える
タップ穴は、加工工具や組立工具が入る位置に配置する必要があります。
図面上では穴が配置できても、実際にはドリルやタップ工具が入らないことがあります。
また、組立時に六角レンチやスパナが入らなければ、ボルトを締められません。
特に、
- 壁際のタップ穴
- 奥まった位置のタップ穴
- フレームの内側にあるタップ穴
- カバーの裏側にあるタップ穴
- 隙間が狭い場所のタップ穴
は注意が必要です。
設計時には、
加工工具が入るか
組立工具が入るか
ボルトをまっすぐ入れられるか
メンテナンス時に外せるか
を確認します。
タップ穴は、穴の位置だけでなく、周辺の作業空間も考える必要があります。
タップ穴を端面に近づけすぎない
タップ穴は、部品の端面に近すぎると問題になることがあります。
端面に近すぎると、ねじ山が弱くなったり、加工時に欠けやすくなったりします。
また、ボルトを締めたときに、部品の端部が割れたり変形したりする可能性があります。
特に、薄い部品や小さなブラケットでは、スペースが限られるため、タップ穴を端に寄せてしまうことがあります。
しかし、穴径やタップサイズに対して、端面までの距離が不足していると、強度や加工性に影響します。
設計時には、
タップ穴の周りに十分な肉厚があるか
ボルトを締めたときに端部が弱くならないか
座面やワッシャが収まるか
を確認することが大切です。
タップ穴は、配置できることと、強度的に成立することを分けて考える必要があります。
調整用のタップ穴は使い方を考える
タップ穴は、部品を固定するだけでなく、調整にも使われます。
たとえば、
- ストッパボルト
- 押しボルト
- 位置調整ボルト
- レベル調整ボルト
- センサー位置調整用の固定ねじ
- ガイドの押し調整
などです。
調整用のタップ穴では、通常の締結用タップとは違う注意点があります。
調整ボルトは、先端で相手部品を押したり、位置を微調整したりするため、繰り返し荷重がかかることがあります。
そのため、ねじ山の強度、ボルト先端の形状、ロックナットの有無、調整後の固定方法などを考える必要があります。
また、調整作業を行うための工具スペースも必要です。
設計時には、
調整しやすい位置か
調整後に固定できるか
ねじ山が傷みにくいか
相手部品を傷つけないか
を考えることが大切です。
繰り返し分解する部分はねじ山の傷みに注意する
タップ穴は、繰り返しボルトを付け外しすると、ねじ山が傷むことがあります。
特に、アルミや樹脂などの比較的柔らかい材料では注意が必要です。
たとえば、頻繁に開け閉めするカバー、定期的に交換する部品、調整のたびに外す部品などです。
このような場所に直接タップ穴を設けると、長く使ううちにねじ山が傷む可能性があります。
繰り返し分解する部分では、
- ナットを使う
- インサートを使う
- ヘリサートを使う
- ねじ山のかかり代を十分に取る
- ボルトサイズを見直す
- 開閉構造を変更する
といった方法を検討することがあります。
設計時には、完成時に締まるかだけでなく、何度も使った後の状態も考えることが大切です。
タップサイズをむやみに増やさない
装置全体で見ると、タップサイズが多すぎると管理や組立が大変になります。
M3、M4、M5、M6、M8、M10などが混在しすぎると、加工工具も組立工具も増えます。
また、ボルトの種類が増えることで、組立時の取り違えも起きやすくなります。
もちろん、荷重や部品サイズに合わせて適切なタップサイズを選ぶ必要があります。
しかし、似たような固定箇所で無意味にサイズがばらばらになるのは避けたいところです。
設計時には、
同じ用途のボルトサイズを統一できないか
必要以上に小さいタップを使っていないか
必要以上に大きいタップを使っていないか
組立工具を減らせないか
を考えるとよいです。
タップサイズの統一は、加工性だけでなく、組立性や保全性にも関係します。
図面指示はあいまいにしない
タップ穴は、図面指示を明確にすることが大切です。
たとえば、
- M6タップ
- M6深さ○○
- M6貫通
- M6有効深さ○○
- 下穴深さ○○
- 座ぐり付きタップ
- 反対面より加工
など、必要な情報を整理して記載します。
会社や図面ルールによって表記方法は異なりますが、重要なのは加工者が迷わないことです。
タップ穴の指示があいまいだと、
「貫通ですか、止まりですか」
「有効深さはいくつですか」
「下穴はどこまであけますか」
「どちら側から加工しますか」
「ボルト長さは合っていますか」
という確認が発生します。
タップ穴は小さな形状ですが、指示漏れがあると組立不良につながりやすい部分です。
初心者が確認したいポイント
タップ穴を設計するときは、次のような内容を確認するとよいです。
- タップ穴の目的は明確か
- ねじのかかり代は足りているか
- 板厚に対してタップサイズは適切か
- 薄板タップに無理はないか
- 材質に対してねじ山の強度は問題ないか
- 貫通タップにできるか
- 止まりタップの場合、下穴深さに余裕はあるか
- ボルト長さとタップ深さは合っているか
- ボルトが底付きしないか
- 工具が入る位置にあるか
- 端面に近すぎないか
- 繰り返し分解する部分ではないか
- タップサイズを統一できないか
- 図面指示は明確か
タップ穴は、部品を固定するための重要な加工です。
単にねじサイズを書くのではなく、締結として成立するかまで考えることが大切です。
まとめ
タップ加工は、穴の内側にねじを作る加工です。
機械設計では非常によく使われますが、設計上の注意点も多い加工です。
タップ穴では、
ねじのかかり代
板厚
材質
貫通か止まりか
タップ深さと下穴深さ
ボルト長さ
工具スペース
端面からの距離
繰り返し分解の有無
図面指示の明確さ
を確認する必要があります。
タップ穴は、ボルトを締め込む相手になります。
そのため、穴があるだけではなく、ねじ山が十分に力を受けられることが重要です。
良いタップ穴の設計とは、単に「M6」と記入することではありません。
どのように加工され、どのように締結され、長く使っても問題ないかまで考えた設計
です。
次回は、
「内角Rと逃げ形状を理解する」
について解説します。
