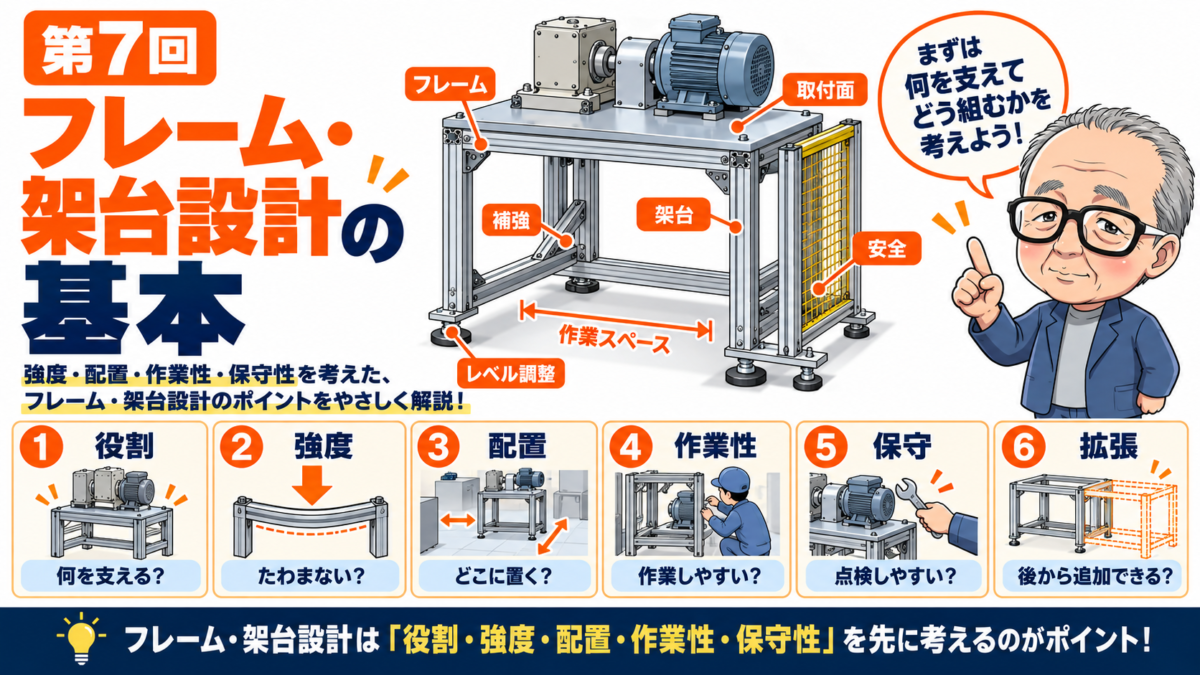

はじめに
機械装置設計では、ワークを動かす機構やシリンダ、センサーに目が行きがちですが、それらを支えるフレーム・架台も重要です。
フレームや架台は、装置全体の土台になる部分です。
たとえば、
- 装置全体を支える
- 各ユニットを取り付ける
- ワーク搬送高さを決める
- 作業しやすい高さにする
- 振動やたわみを抑える
- メンテナンススペースを確保する
といった役割があります。
フレームや架台が弱いと、装置全体がたわんだり、振動したり、位置精度が安定しなかったりします。
また、作業高さや点検スペースを考えていないと、現場で使いにくい装置になります。
今回は、機械設計初心者向けに、
「フレーム・架台設計の基本」
について解説します。
フレーム・架台は装置の土台
フレームや架台は、装置の部品を取り付けるための土台です。
そのため、まず考えたいのは、
何を支える架台なのか
ということです。
たとえば、軽いセンサーやカバーを支えるだけのフレームと、重いワークやシリンダ、モーター、搬送機構を支える架台では、必要な強度や剛性が変わります。
また、装置に動く機構がある場合は、静止荷重だけでなく、動作時の反力や振動も考える必要があります。
設計時には、
装置全体の重量はどれくらいか
重いユニットはどこに載るか
シリンダやモーターの反力はどこへ逃げるか
人が手を掛けたり、部品を置いたりする場所はあるか
を確認します。
フレーム・架台は、単なる囲いではありません。
装置の荷重や動作を受ける、重要な構造部品です。
剛性を考える
架台設計で大切なのは、強度だけでなく剛性です。
強度は、壊れないかどうかに関係します。
剛性は、どれだけたわみにくいかに関係します。
装置では、架台が壊れなくても、たわみや振動が大きいと問題になります。
たとえば、
- ワーク位置がずれる
- センサー検出位置が安定しない
- ガイドやスライドが重くなる
- 加工位置がばらつく
- カバーや板金がビビる
- ボルトが緩みやすくなる
といったことがあります。
特に、長いスパンで部品を支える場合や、片持ちでユニットを取り付ける場合は注意が必要です。
設計時には、
荷重を受ける位置と支持する位置が離れすぎていないか
長い部材がたわみやすくなっていないか
必要なら補強や中間支柱を入れるか
振動しやすい薄板や長いブラケットがないか
を確認します。
架台は、ただ厚く重くすればよいわけではありません。
荷重の流れを考え、必要な場所に剛性を持たせることが大切です。
作業高さを考える
フレーム・架台では、装置の作業高さも重要です。
作業者がワークをセットしたり、ボタンを押したり、点検したりする場合、作業しやすい高さにする必要があります。
たとえば、ワーク投入位置が高すぎると、腕を上げた作業になり疲れやすくなります。
低すぎると、前かがみ作業になり、腰に負担がかかります。
また、ワークが重い場合は、持ち上げる高さにも注意が必要です。
設計時には、
作業者がどこに立つか
ワークをどの高さで扱うか
操作ボタンや表示は見やすい高さか
点検や清掃時に無理な姿勢にならないか
を確認します。
装置の高さは、単に機構が入る寸法で決めるのではなく、作業者の使いやすさも考えて決めます。
人が使う装置では、作業高さも設計条件のひとつです。
レベル調整を考える
装置を現場に設置するとき、床が完全に水平とは限りません。
そのため、架台にはレベル調整を設けることが多くあります。
一般的には、アジャスタフットやレベルボルトを使います。
レベル調整ができると、装置を水平にしたり、ガタつきをなくしたりしやすくなります。
特に、ワーク搬送装置や、位置精度が必要な装置では、設置後の水平出しが重要です。
設計時には、
アジャスタをどこに配置するか
調整工具が入るか
荷重に対してアジャスタの許容荷重は足りるか
調整後に固定できるか
床面との接地が安定するか
を確認します。
また、架台が大きい場合は、四隅だけでなく中間にも支持が必要になることがあります。
レベル調整は、現場で装置を正しく設置するための大切な要素です。
アンカー固定の有無を考える
装置によっては、床にアンカーで固定する必要があります。
たとえば、
- 装置が高くて倒れやすい
- 動作時に大きな反力がある
- 振動が発生する
- ワークやユニットが偏って載る
- 安全上、移動してはいけない
このような場合は、アンカー固定を検討します。
一方で、小型装置や移動が必要な装置では、アンカーを打たずにアジャスタやキャスターで対応する場合もあります。
設計時には、
装置を固定する必要があるか
アンカー穴の位置に工具が入るか
床の状態に問題はないか
レベル調整後にアンカー固定できるか
移設の可能性はあるか
を確認します。
アンカー固定は、後から現場で困ることもあります。
設置場所や使用条件を確認したうえで、必要性を判断することが大切です。
キャスターを使う場合の注意点
装置を移動させたい場合は、架台にキャスターを付けることがあります。
キャスター付きの架台は便利ですが、注意点もあります。
キャスターだけで装置を支えると、作業中に揺れたり、位置が安定しなかったりすることがあります。
そのため、移動時はキャスター、使用時はアジャスタで接地させる構造にすることが多いです。
設計時には、
装置重量に対してキャスターの許容荷重は足りるか
移動方向に無理はないか
床の段差を越えられるか
使用時にアジャスタで安定させられるか
ストッパ付きキャスターだけに頼っていないか
を確認します。
キャスターは移動には便利ですが、精度や安定性が必要な装置では、使用時の固定方法まで考える必要があります。
取付面と基準を考える
架台には、さまざまな部品やユニットを取り付けます。
そのため、取付面や基準面をどう作るかも重要です。
たとえば、リニアガイドや精度が必要なユニットを取り付ける場合、溶接フレームのままでは精度が出にくいことがあります。
必要に応じて、取付プレートを機械加工したり、後加工で基準面を出したりします。
設計時には、
どの部品に取付精度が必要か
基準になる面はどこか
溶接ひずみの影響を受けないか
後加工が必要な面はどこか
組立時に位置合わせしやすいか
を確認します。
すべての面に高い精度を求める必要はありません。
しかし、ガイド、モーター、位置決め部品など、機能に関わる部分は、取付面の精度を考える必要があります。
配線・配管・清掃性を見る
フレームや架台の内側には、配線や配管を通すことがあります。
このとき、後から通せない、固定できない、可動部に近い、清掃しにくい、といった問題が起こらないように注意します。
設計時には、
ケーブルやエアチューブを通すルートはあるか
結束や固定ができる場所はあるか
フレームの角で配線を傷つけないか
油やゴミがたまりにくいか
清掃しやすい構造か
を確認します。
特に食品、粉じん、切粉、接着剤、油などが関係する装置では、フレームの隙間や水平面に汚れがたまりやすくなります。
架台は装置の土台であると同時に、配線・配管・清掃性にも関係する部分です。
フレーム・架台設計チェックリスト
フレーム・架台を設計するときは、次の内容を確認するとよいです。
1. 荷重・剛性
- 装置全体の重量を把握している
- 重いユニットの位置を確認している
- シリンダやモーターの反力を考えている
- 長いスパンや片持ち部がたわみやすくない
- 必要な場所に補強や支柱を検討している
2. 作業性
- 作業者が立つ位置を確認している
- ワークを扱いやすい高さになっている
- 操作ボタンや表示が見やすい高さにある
- 点検や清掃時に無理な姿勢にならない
3. 設置・固定
- レベル調整ができる
- アジャスタの許容荷重を確認している
- 調整工具を入れるスペースがある
- アンカー固定の必要性を確認している
- キャスター使用時の固定方法を考えている
4. 取付面・基準
- 精度が必要な取付面を確認している
- 基準になる面や穴を決めている
- 溶接ひずみの影響を考えている
- 後加工が必要な面を整理している
5. 配線・配管・清掃
- 配線や配管のルートを考えている
- ケーブルやチューブを固定できる
- 可動部に配線や配管が近すぎない
- ゴミや油がたまりにくい
- 清掃しやすい構造になっている
まとめ
フレーム・架台は、装置全体を支える重要な部品です。
単に部品を取り付ける枠ではなく、装置の剛性、作業性、設置性、メンテナンス性に大きく関係します。
フレーム・架台設計では、
荷重と剛性
作業高さ
レベル調整
アンカー固定
キャスター使用時の安定性
取付面と基準
配線・配管・清掃性
を考える必要があります。
良い架台設計とは、ただ装置を載せられる構造ではありません。
装置を安定して支え、作業しやすく、設置しやすく、点検や清掃もしやすい構造
です。
初心者のうちは、フレームや架台を設計するときに、まず
何を支えるのか、どこに力がかかるのか、現場でどう設置するのか
を確認することをおすすめします。
次回は、
「ワーク位置決め機構の考え方」
について解説します。
