はじめに
機械部品の図面では、溝形状を使うことがよくあります。
たとえば、
- ワークを逃がす溝
- 部品をはめ込む溝
- ガイド用の溝
- Oリングやシール用の溝
- キー溝
- 配線やチューブを逃がす溝
- 軽量化のための溝
- 干渉を避けるための削り込み
などです。
溝は、機械設計では非常に便利な形状です。
しかし、溝の幅が細かったり、深さが深かったりすると、加工が難しくなることがあります。
CAD上では、細い溝も深い溝も簡単に描けます。
しかし実際の加工では、工具の太さ、工具の長さ、剛性、切粉の逃げ、加工時間などが関係します。
初心者のうちは、
「少し溝を入れるだけだから簡単」
「狭いところを逃がすだけだから問題ない」
「深く削っておけば余裕がある」
「CADで作れるから加工もできる」
と考えてしまうことがあります。
しかし実務では、深い溝や細い溝は、加工費や納期、品質に影響しやすい形状です。
今回は、機械設計初心者向けに
「深い溝・細い溝が加工しにくい理由」
について解説します。
溝加工とは何か
溝加工とは、材料の一部を削って、細長い凹みを作る加工です。
フライス加工では、エンドミルなどの工具を使って溝を削ります。
旋盤加工では、丸物部品の外周や内径に溝を入れることもあります。
溝加工には、いろいろな目的があります。
たとえば、部品を逃がすための溝。
相手部品をはめ込むための溝。
Oリングを入れるための溝。
止め輪を入れるための溝。
工具逃げのための溝。
同じ「溝」でも、目的によって必要な幅、深さ、精度、表面状態は変わります。
設計者は、まず
その溝が何のために必要なのか
を明確にすることが大切です。
目的があいまいなまま溝を入れると、必要以上に加工しにくい形状になることがあります。

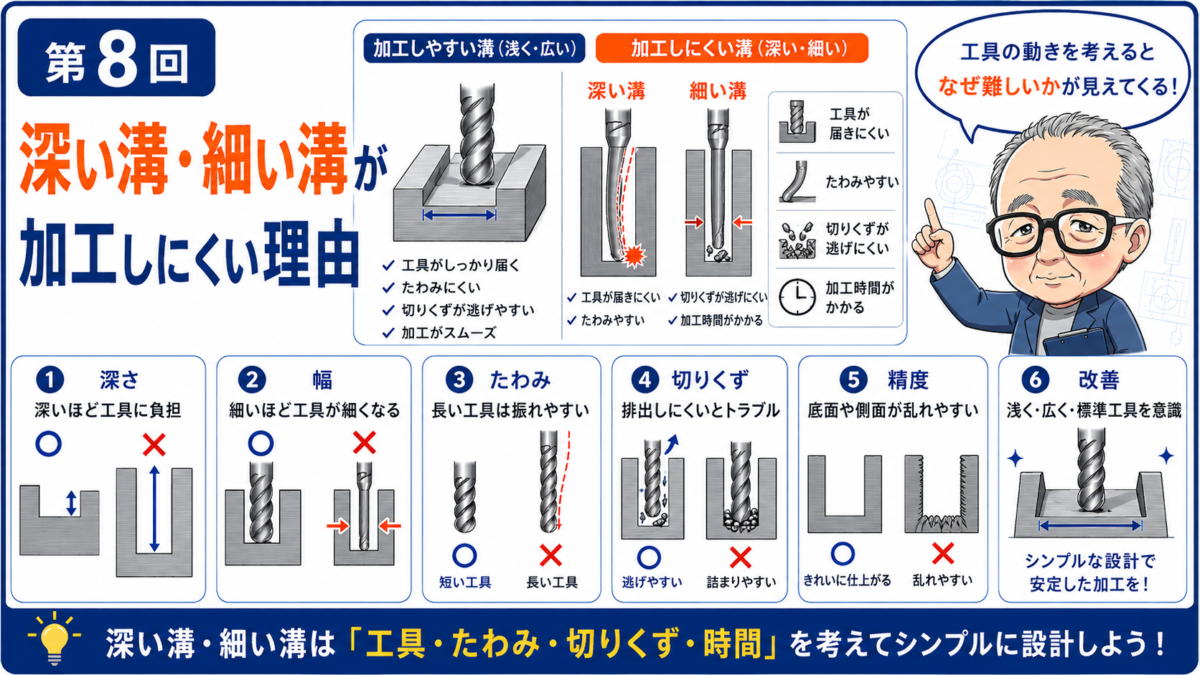

深い溝が加工しにくい理由
深い溝が加工しにくい理由のひとつは、工具を長く使う必要があるからです。
フライス加工で深い溝を加工する場合、エンドミルを深い位置まで入れる必要があります。
そのため、工具の突き出し長さが長くなります。
工具を長く突き出すと、工具の剛性が下がります。
剛性が下がると、
- 工具がたわむ
- 寸法が安定しにくい
- びびりが発生しやすい
- 加工面が荒れやすい
- 工具が折れやすい
- 加工条件を落とす必要がある
- 加工時間が長くなる
といった問題が起きやすくなります。
図面上では、溝深さを少し深くしただけに見えるかもしれません。
しかし加工現場では、その数mmの深さが工具選定や加工時間に影響することがあります。
細い溝は細い工具が必要になる
細い溝を加工するには、基本的に細い工具が必要になります。
たとえば、幅5mmの溝を加工する場合、少なくともそれ以下の径の工具を使う必要があります。
工具が細くなると、剛性が低くなります。
細い工具は、太い工具に比べてたわみやすく、折れやすくなります。
さらに、細い溝が深い場合は、細い工具を長く突き出して使うことになります。
これは加工としてかなり厳しくなります。
つまり、
細い溝
深い溝
のどちらか一方でも注意が必要ですが、
細くて深い溝
になると、さらに加工が難しくなります。
設計時には、
その溝幅は本当に必要か
もう少し広げられないか
深さを浅くできないか
を確認することが大切です。
工具がたわむと寸法が安定しにくい
工具が細かったり長かったりすると、加工中に工具がたわむことがあります。
工具がたわむと、狙った寸法通りに削れない場合があります。
たとえば、工具が材料に押されてわずかに逃げると、溝幅や側面の寸法が安定しにくくなります。
また、溝の上側と下側で削れ方が変わることもあります。
このような場合、加工者は一度に大きく削らず、少しずつ加工したり、仕上げ加工を追加したりします。
その結果、加工時間が長くなります。
設計者から見ると、ただの溝に見えても、加工者は寸法を安定させるために工夫しながら加工しています。
特に、溝幅に公差がある場合や、相手部品がはまる溝では注意が必要です。
びびりが発生しやすい
深い溝や細い溝では、びびりが発生しやすくなります。
びびりとは、加工中に工具や材料が振動する現象です。
びびりが発生すると、加工面が荒れたり、寸法が安定しにくくなったり、工具寿命が短くなったりします。
びびりが出やすい条件としては、
- 工具が細い
- 工具の突き出しが長い
- 加工する溝が深い
- 部品の固定が弱い
- 薄い部分を加工している
- 切削条件が合っていない
などがあります。
加工者は、びびりを抑えるために、加工条件を落としたり、工具を変えたり、加工回数を増やしたりします。
そのため、びびりが出やすい形状は、加工費や納期に影響しやすくなります。
設計では、びびりが出やすい形状になっていないかを意識することが大切です。
切粉が逃げにくい
深い溝では、切粉が逃げにくいことも問題になります。
切粉とは、材料を削ったときに出る削りくずのことです。
浅く広い加工であれば、切粉は比較的外へ逃げやすいです。
しかし、深くて細い溝では、切粉が溝の中にたまりやすくなります。
切粉がたまると、
- 工具に絡む
- 加工面を傷つける
- 工具が折れやすくなる
- 切削抵抗が増える
- 加工精度が悪くなる
といった問題が起きます。
そのため、深い溝では、切粉を排出しながら慎重に加工する必要があります。
これも加工時間が長くなる原因になります。
設計時には、溝の深さや幅だけでなく、切粉が逃げやすい形状かどうかも意識するとよいです。
溝の底面仕上げは難しくなることがある
深い溝では、底面の仕上げにも注意が必要です。
溝の底面をきれいに仕上げたい場合、工具を深く入れた状態で底面を加工する必要があります。
しかし、工具の突き出しが長いと、加工が不安定になりやすくなります。
また、溝が細いと、使える工具も限られます。
そのため、底面の面粗さや平面度を厳しく求めると、加工が難しくなることがあります。
設計者は、
その溝の底面は本当に重要面なのか
底面に精度や粗さが必要なのか
相手部品は底で受けるのか、側面で案内するのか
を考える必要があります。
機能に関係ない溝底まで細かく指定すると、加工費が上がる原因になることがあります。
溝の側面精度も目的によって変わる
溝の側面が重要になる場合もあります。
たとえば、相手部品を溝にはめ込んで位置決めする場合、溝幅や側面の精度が重要になります。
一方で、単なる逃げ溝であれば、そこまで厳しい精度は必要ない場合があります。
初心者のうちは、溝を描くときに幅と深さだけを考えがちです。
しかし実務では、
- 溝の底面が重要なのか
- 溝の側面が重要なのか
- ただ逃げていればよいのか
- 相手部品が接触するのか
- 位置決めに使うのか
によって、必要な加工精度が変わります。
溝の目的を明確にすれば、必要な公差と不要な公差を分けやすくなります。
溝幅を標準工具に合わせる考え方
溝幅を決めるときは、加工工具のことも考えるとよいです。
たとえば、溝幅を中途半端な寸法にすると、仕上げ加工が必要になったり、工具選定が難しくなったりすることがあります。
もちろん、相手部品との関係で必要な溝幅が決まる場合もあります。
Oリング溝や止め輪溝のように、規格部品に合わせる必要がある溝もあります。
しかし、単なる逃げ溝や配線逃げのような機能であれば、加工しやすい幅に調整できることがあります。
設計時には、
標準的な工具で加工しやすい幅か
中途半端な溝幅になっていないか
少し広げても機能上問題ないか
を考えるとよいです。
ほんの少し溝幅を広げるだけで、加工しやすくなることがあります。
深さは必要最小限にする
溝の深さは、必要最小限にすることが基本です。
初心者のうちは、「深く逃がしておけば安心」と考えて、必要以上に深い溝を入れてしまうことがあります。
しかし、深い溝は加工しにくくなります。
また、部品の強度を下げることにもつながります。
たとえば、プレートに深い溝を入れると、その部分の板厚が薄くなります。
ブラケットやブロック部品でも、深く削り込むことで剛性が落ちる場合があります。
逃げ溝を設計するときは、
何を逃がすための溝なのか
必要な逃げ量はいくつか
安全代を入れても深すぎないか
強度に影響しないか
を確認します。
深ければ安心という考え方ではなく、必要な分だけ逃がすことが大切です。
溝が端部に近い場合も注意する
溝が部品の端部に近い場合も注意が必要です。
端部に近い溝は、加工時に欠けやすかったり、部品の強度が不足したりすることがあります。
また、ボルト穴やタップ穴の近くに溝があると、締結部の強度に影響する場合もあります。
たとえば、
- タップ穴の近くに深い溝がある
- ボルト座面の近くまで溝が迫っている
- 薄い壁だけが残っている
- 溝の端部が鋭くなっている
このような形状は、加工時にも使用時にも注意が必要です。
設計時には、溝単体ではなく、周辺形状との関係を見ることが大切です。
溝の端部形状を考える
溝には端部があります。
溝の始まりと終わりの形状です。
フライス加工では、工具が丸いため、溝の端部にもRが残ることがあります。
たとえば、エンドミルで長穴状の溝を加工すると、両端は半円状になります。
CAD上で四角い端部の溝を描いていても、実際には工具形状によりRが残る場合があります。
もし溝の端部を完全な角形状にしたい場合は、追加工が必要になることがあります。
設計時には、
溝端部にRが残ってもよいか
相手部品が端部に当たるのか
端部形状に機能上の意味があるのか
を確認します。
特に、相手部品が溝の端部で位置決めされる場合は注意が必要です。
Oリング溝や止め輪溝は規格を確認する
溝の中には、規格部品と組み合わせて使うものがあります。
代表的なのが、Oリング溝や止め輪溝です。
これらは、ただ溝を作ればよいわけではありません。
Oリングであれば、つぶし代、溝幅、溝深さ、相手面、シール方向などを考える必要があります。
止め輪であれば、止め輪の規格に合った溝幅、溝径、溝位置が必要です。
規格部品用の溝では、自己判断で適当に寸法を決めると、部品が正しく機能しない可能性があります。
設計時には、
使用する規格部品は何か
メーカーや規格の推奨寸法に合っているか
組立や分解ができるか
を確認することが大切です。
逃げ溝と機能溝は、考え方を分ける必要があります。
溝加工を避ける設計も考える
溝加工が必要に見えても、別の方法で解決できることがあります。
たとえば、
- 相手部品側を小さくする
- スペーサで浮かせる
- 部品を分割する
- 板金部品で逃げる
- 標準材を組み合わせる
- 溝ではなく穴や切欠きにする
- そもそも干渉しない配置に変える
といった方法です。
特に深く細い溝を入れるくらいなら、部品構成を見直した方が作りやすい場合があります。
設計では、CADで削り込むことだけが解決策ではありません。
加工しにくい形状になりそうなときは、
溝を入れずに済む構造にできないか
を考えることも大切です。
溝が多すぎると図面も加工も複雑になる
溝は便利な形状ですが、多用すると図面も加工も複雑になります。
たとえば、逃げのためにあちこちへ溝を入れると、加工面が増えます。
溝幅や深さがばらばらだと、工具交換や加工条件の調整も増えます。
また、図面上でも寸法が増え、見にくくなります。
初心者のうちは、干渉を避けるために細かい逃げ溝をたくさん入れてしまうことがあります。
しかし、溝が多すぎる場合は、そもそもの部品配置や構造を見直した方がよいこともあります。
設計時には、
本当にすべての溝が必要か
同じ溝幅に統一できないか
部品形状を単純にできないか
を確認するとよいです。
図面では溝の目的が伝わるようにする
溝加工では、図面指示も重要です。
溝の幅、深さ、位置、長さ、端部形状、R、表面粗さ、公差などを必要に応じて示します。
ただし、すべての溝に細かい指示を入れればよいわけではありません。
重要なのは、機能上必要な情報が伝わることです。
たとえば、
- 相手部品が入る溝なのか
- 単なる逃げ溝なのか
- シール用の溝なのか
- 止め輪用の溝なのか
- 位置決めに使う溝なのか
によって、必要な指示は変わります。
加工者が見たときに、どの面が重要で、どの寸法を守る必要があるのかがわかる図面にすることが大切です。
初心者が確認したいポイント
深い溝や細い溝を設計するときは、次のような内容を確認するとよいです。
- その溝は本当に必要か
- 溝の目的は明確か
- 溝幅を広げられないか
- 溝深さを浅くできないか
- 細くて深い溝になっていないか
- 工具が長くなりすぎないか
- 切粉が逃げにくい形状ではないか
- 溝の底面や側面に精度が必要か
- 溝端部にRが残っても問題ないか
- 部品の強度を落としすぎていないか
- 標準工具で加工しやすい幅か
- Oリング溝や止め輪溝は規格に合っているか
- 溝を使わない構造にできないか
- 溝幅や深さを統一できないか
- 図面指示はわかりやすいか
溝は小さな形状に見えても、加工性、組立性、強度、コストに影響します。
まとめ
深い溝や細い溝は、CAD上では簡単に描けます。
しかし実際の加工では、工具の太さや長さ、剛性、切粉の逃げ、びびり、加工時間などが関係するため、加工しにくくなることがあります。
特に、
細い工具を使う必要がある溝
工具を長く突き出す深い溝
細くて深い溝
底面や側面に精度が必要な溝
端部形状に制約がある溝
規格部品と関係する溝
には注意が必要です。
設計者は、溝を入れるときに、
その溝は本当に必要か
幅を広げられないか
深さを浅くできないか
別の構造で逃がせないか
を考えることが大切です。
良い設計とは、ただ干渉を避けるために溝を増やす設計ではありません。
必要な機能を満たしながら、加工しやすく、強度やコストにも無理のない設計
です。
深い溝・細い溝の加工しにくさを理解しておくと、加工者に伝わりやすく、手戻りの少ない図面に近づきます。
次回は、
「薄肉部品・細い突起が変形しやすい理由」
について解説します。
