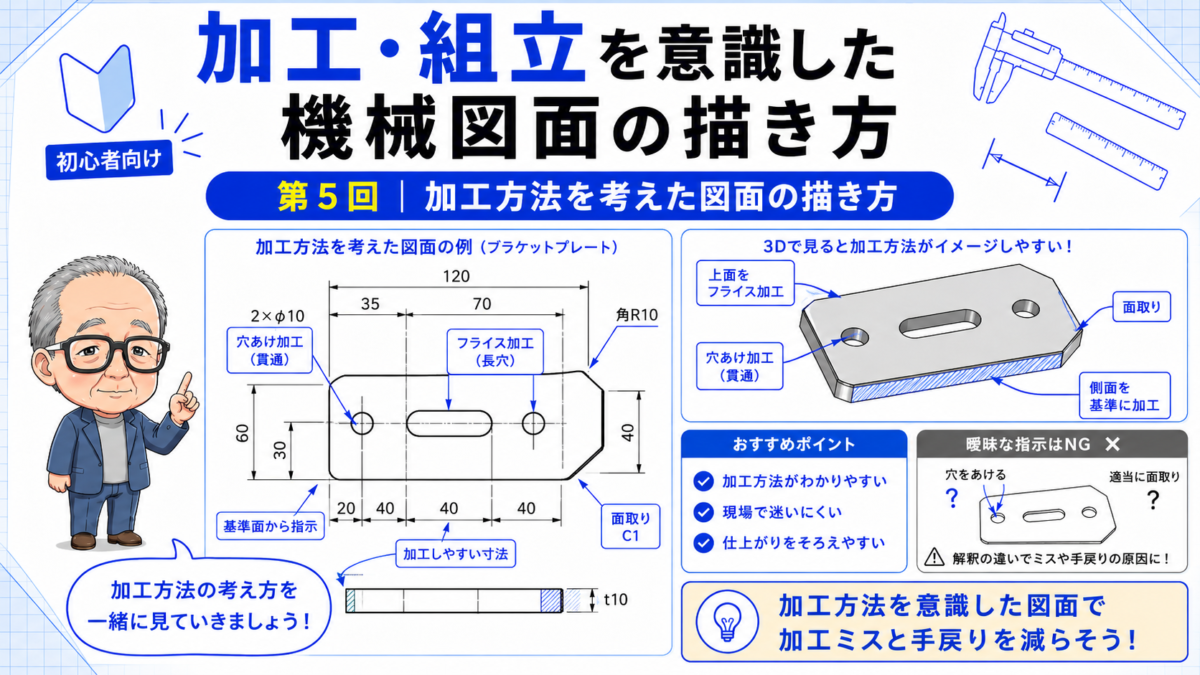

加工方法を考えた図面の描き方

機械図面を描くときは、形状や寸法を正しく表すことが大切です。
しかし実務では、それに加えて 「この部品はどうやって加工するのか」 を考えることも重要です。

同じような形に見える部品でも、旋盤で加工するのか、フライス盤やマシニングセンタで加工するのか、板金で作るのか、製缶で作るのかによって、図面で意識するポイントは変わります。

今回は、加工方法を考えた図面の描き方について、基本的な考え方を解説します。

加工方法を考えるとなぜ図面が変わるのか

図面は、完成した部品の形を表すものです。
しかし、加工者は図面を見ながら、どのような順番で加工するか、どこを基準にするか、どの寸法を先に出すかを考えます。

そのため、加工方法をまったく考えずに寸法を入れると、現場で扱いにくい図面になることがあります。

たとえば、丸物部品なのに中心軸がわかりにくい図面になっていたり、プレート部品なのに基準面から穴位置を追いにくかったりすると、加工者は迷いやすくなります。

設計者は加工の専門家である必要はありません。
ただし、図面を描くときに
「この部品はどんな加工で作るのだろう」
と考えることは、とても大切です。

旋盤加工の図面で意識したいこと

旋盤加工は、材料を回転させながら削る加工です。
主に丸物部品、シャフト、カラー、ピン、ボスなどで使われます。

旋盤加工の図面では、中心軸を意識することが重要です。

外径、内径、段付き部、長さ方向の寸法などは、中心軸に対してどのように配置されているかが大切になります。

たとえば、シャフトの図面では、外径寸法、段差の長さ、溝位置、ねじ部の長さなどがわかりやすく整理されている必要があります。

また、どの外径が軸受に入る部分なのか、どの部分が相手部品と組み合うのかによって、公差や表面粗さの考え方も変わります。

旋盤加工の部品では、
中心軸
外径・内径
段付き部
はめあい部
を意識して図面を見ることが大切です。

フライス・マシニング加工の図面で意識したいこと

フライス盤やマシニングセンタでは、平面を削ったり、穴をあけたり、溝を加工したりします。
プレート、ブラケット、ブロック形状の部品などでよく使われます。

このような部品では、基準面から寸法を追いやすいことが大切です。

たとえば、プレートに複数の穴がある場合、左端面や下端面を基準にして穴位置を示すと、加工者も検査者も寸法を確認しやすくなります。

また、どの面を先に加工するのか、どの面を基準に固定するのかを考えることも重要です。

フライス・マシニング加工では、
基準面
穴位置
溝位置
段差寸法
がわかりやすい図面にすることが大切です。

特に、穴位置寸法があちこちから入っていると、加工も検査もしにくくなります。
第4回で解説したように、穴の役割と基準を整理して寸法を入れることが重要です。

板金加工の図面で意識したいこと

板金加工は、板材を切断し、曲げて形を作る加工です。
カバー、ブラケット、取付板、制御盤まわりの部品などでよく使われます。

板金部品では、曲げを意識することが大切です。

図面上では簡単な形に見えても、実際には曲げ順や曲げ方向によって加工のしやすさが変わります。

たとえば、曲げが近すぎる位置に穴があると、曲げ加工で穴が変形することがあります。
また、曲げたあとに工具が入らない形状になっていると、加工が難しくなる場合があります。

板金図面では、
板厚
曲げ方向
曲げ位置
穴と曲げの距離
展開したときの形
を意識することが大切です。

初心者のうちは、完成形だけでなく、
「この板をどう曲げて作るのか」
を想像してみるとよいです。

製缶加工の図面で意識したいこと

製缶加工は、鋼材や板材を切断し、溶接して形を作る加工です。
架台、フレーム、ブラケット、装置のベースなどでよく使われます。

製缶部品では、溶接によるひずみを考えることが重要です。

溶接をすると、熱の影響で材料が少し変形することがあります。
そのため、すべての寸法を機械加工品と同じ感覚で厳しく管理しようとすると、加工が難しくなります。

また、溶接後に仕上げ加工をする面がある場合は、その指示を図面で明確にする必要があります。

製缶図面では、
溶接箇所
仕上げ加工面
基準になる面
取付穴の位置
ひずみの影響
を意識することが大切です。

特に、装置のベースや架台では、組立時に必要な面や穴をどこまで精度管理するかが重要になります。

加工方法がわからないときはどうするか

初心者のうちは、この部品がどの加工方法で作られるのか、すぐに判断できないこともあります。

その場合は、無理に決めつける必要はありません。
ただし、次のように考えるとイメージしやすくなります。

丸い形が中心の部品なら、旋盤加工の可能性があります。
平面や穴が多いプレート形状なら、フライスやマシニング加工が考えられます。
薄い板を曲げた形なら、板金加工の可能性が高くなります。
鋼材を組み合わせて溶接する形なら、製缶加工が考えられます。

もちろん、実際には複数の加工を組み合わせることもあります。

大切なのは、図面を描くときに
「どんな加工で作ると自然か」
を考えることです。

加工方法を考えるときのチェックポイント

図面を描いたあと、次の点を確認してみましょう。

  • 丸物部品なら中心軸がわかりやすいか
  • プレート部品なら基準面から寸法を追いやすいか
  • 穴位置は加工・検査しやすいか
  • 板金部品なら曲げ方向や板厚がわかりやすいか
  • 製缶部品なら溶接箇所や仕上げ面が伝わるか
  • 必要以上に厳しい公差を入れていないか
  • 加工後に測定しやすい寸法になっているか

加工方法を考えることで、図面は現場に伝わりやすくなります。

まとめ

加工方法を考えた図面とは、完成形だけでなく、作り方まで意識した図面です。

旋盤加工では中心軸や外径・内径を意識します。
フライス・マシニング加工では基準面や穴位置が重要です。
板金加工では曲げ方向や穴と曲げの距離を考えます。
製缶加工では溶接や仕上げ加工面を意識します。

初心者のうちは、加工方法を完全に理解する必要はありません。
まずは、図面を描くときに
「この部品はどうやって作るのだろう」
と考えることが大切です。

この視点を持つだけで、加工者に伝わりやすい図面に近づきます。

次回は、加工コストや作りやすさにも関係する
「公差を厳しくしすぎない図面の考え方」
について解説します。
