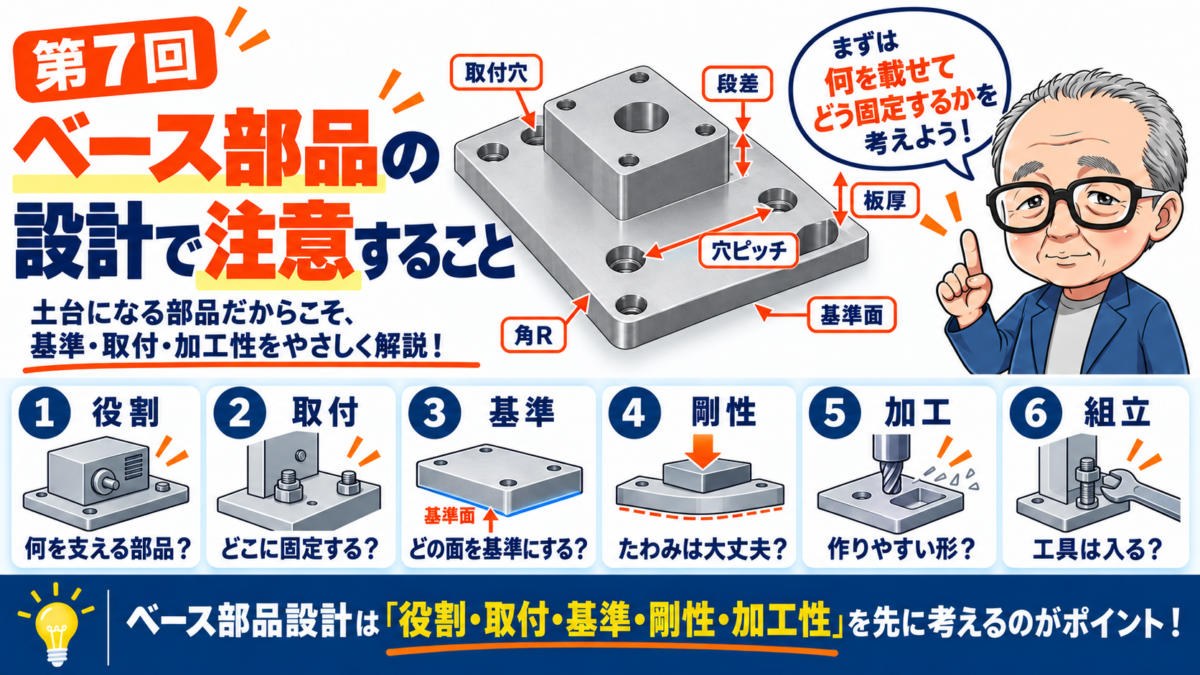

はじめに
機械設計では、ベース部品を使う場面が多くあります。
ベース部品とは、他の部品やユニットを取り付ける土台になる部品です。
たとえば、
- モーター取付ベース
- シリンダ取付ベース
- リニアガイド取付ベース
- 治具ベース
- センサーやブラケットの取付ベース
- 装置架台に固定するベースプレート
などがあります。
ベース部品は、単なる板や台に見えることもあります。
しかし実務では、ベースの精度や剛性が不足すると、上に取り付く部品の位置や動きに影響します。
今回は、機械設計初心者向けに、
「ベース部品の設計で注意すること」
について解説します。
ベース部品の役割を確認する
ベース部品を設計するときは、まず何を支える部品なのかを確認します。
同じベースでも、取り付ける部品によって必要な考え方は変わります。
たとえば、軽いカバーを固定するだけのベースであれば、それほど高い精度は必要ない場合があります。
一方で、リニアガイド、モーター、減速機、ベアリング、シリンダ、治具ユニットなどを取り付けるベースでは、取付面の精度や剛性が重要になります。
設計時には、
何を取り付けるベースなのか
荷重を受けるのか
位置精度が必要なのか
動く部品が取り付くのか
調整や交換が必要なのか
を確認します。
ベース部品は、上に載る部品の性能を支える土台です。
取付面を意識する
ベース部品で特に重要なのが、取付面です。
取付面とは、相手部品が接触して取り付く面のことです。
この面が傾いていたり、凹凸が大きかったりすると、上に取り付く部品も傾きます。
たとえば、リニアガイドを取り付ける面が悪いと、スライドの動きが重くなったり、寿命が短くなったりすることがあります。
モーター取付面が傾いていると、軸芯ずれの原因になる場合があります。
設計時には、
どの面に部品が取り付くのか
その面に平面精度が必要か
黒皮や切断面のままでよいのか
機械加工面にする必要があるか
を考えます。
すべての面を高精度に加工する必要はありません。
重要な取付面を見極めて、必要な面だけを適切に指示することが大切です。
加工基準を考える
ベース部品では、加工基準を考えることも重要です。
加工基準とは、加工や寸法測定の基準になる面や穴のことです。
ベース部品には、多くの穴や取付面があることが多いため、基準があいまいだと加工者が判断に迷います。
たとえば、穴位置を外形のあちこちから寸法指示すると、どこを基準に加工すればよいのか分かりにくくなります。
また、製缶ベースでは、溶接後にどの面を基準に加工するのかを考える必要があります。
設計時には、
どの面を基準にするのか
どの穴が位置決めに使われるのか
取付面と穴位置の関係は重要か
加工後に測定しやすい寸法になっているか
を確認します。
基準が分かりやすい図面は、加工しやすく、検査もしやすい図面になります。
剛性不足に注意する
ベース部品は、上に部品を取り付けるため、剛性不足に注意が必要です。
剛性が不足すると、荷重や締付力、動作時の反力によってベースがたわむことがあります。
たとえば、薄いベースプレートに重いモーターを取り付けると、プレートがたわんで芯ずれの原因になる場合があります。
シリンダやストッパを取り付けるベースでは、動作時の反力や衝撃を受けることがあります。
設計時には、
上に載る部品の重量はどれくらいか
動作時に反力や衝撃があるか
支点間距離が長すぎないか
ボルト締付で変形しないか
を考えます。
剛性が不足しそうな場合は、板厚を上げるだけでなく、リブを追加する、支持点を増やす、箱形構造にするなどの方法もあります。
ベース部品は、見た目以上に剛性が重要です。
ボルト座面を確保する
ベース部品では、ボルト座面も重要です。
ボルト座面とは、ボルトの頭やワッシャ、ナットが当たる面のことです。
座面が狭かったり、傾いていたり、溶接ビードに近かったりすると、正しく締結できません。
また、黒皮面や凹凸のある面にボルトを締めると、締付力が安定しない場合があります。
設計時には、
ボルト頭やワッシャが安定して当たるか
座面に十分な広さがあるか
工具を入れるスペースはあるか
溶接ビードや段差と干渉しないか
必要なら座面加工が必要ではないか
を確認します。
ボルト穴を開けるだけでなく、ボルトを正しく締められる座面を確保することが大切です。
位置決め穴と取付穴を分ける
ベース部品では、位置決め穴と取付穴を分けて考えることが重要です。
取付穴は、ボルトで部品を固定するための穴です。
位置決め穴は、ノックピンなどで部品の位置を決めるための穴です。
ボルト穴には通常すき間があるため、ボルトだけで正確な位置を決めるのは難しい場合があります。
リニアガイド、治具、交換ユニット、基準プレートなどでは、位置決めピンを使うことがあります。
設計時には、
ボルトで固定するだけでよいのか
位置決めピンが必要か
再組付け時に同じ位置へ戻したいか
穴の公差や加工順序は適切か
を確認します。
締結と位置決めの役割を分けると、組立精度が安定しやすくなります。
製缶ベースでは後加工を考える
大きなベース部品では、溶接や製缶で作ることがあります。
製缶ベースでは、溶接によるひずみが発生します。
そのため、精度が必要な取付面や穴は、溶接後に機械加工することがあります。
たとえば、
溶接後、上面加工
溶接後、ガイド取付穴加工
溶接後、基準面加工
のような指示が必要になる場合があります。
設計時には、
溶接後にどの面を加工するのか
加工代を見ているか
加工機に載る大きさか
加工基準をどこにするか
を考えます。
製缶ベースでは、溶接前の形だけでなく、溶接後にどう精度を出すかを考えることが重要です。
初心者が確認したいポイント
ベース部品を設計するときは、次の内容を確認するとよいです。
- 何を取り付けるベースか
- 取付面はどこか
- 取付面に精度が必要か
- 黒皮や切断面のままでよい面はどこか
- 加工基準は明確か
- 剛性は足りているか
- 支持点間が長すぎないか
- ボルト座面は確保できているか
- 工具を入れるスペースはあるか
- 位置決め穴と取付穴を分けて考えているか
- 製缶後加工が必要ではないか
- メンテナンス時に外せるか
ベース部品は、上に取り付く部品の精度や使いやすさに影響します。
まとめ
ベース部品は、機械やユニットの土台になる重要な部品です。
単なる板や台に見えても、実務では、
取付面
加工基準
剛性
ボルト座面
位置決め穴
製缶後加工
組立性
を考える必要があります。
良いベース設計とは、ただ部品を載せられる設計ではありません。
上に取り付く部品を正しい位置で安定して支え、加工しやすく、組立や調整もしやすい設計
です。
初心者のうちは、ベースを描く前に、
どの面が重要か、どこを基準にするか、上に何が載るか
を確認する習慣を持つとよいです。
次回は、
「リブを入れる目的と注意点」
について解説します。
