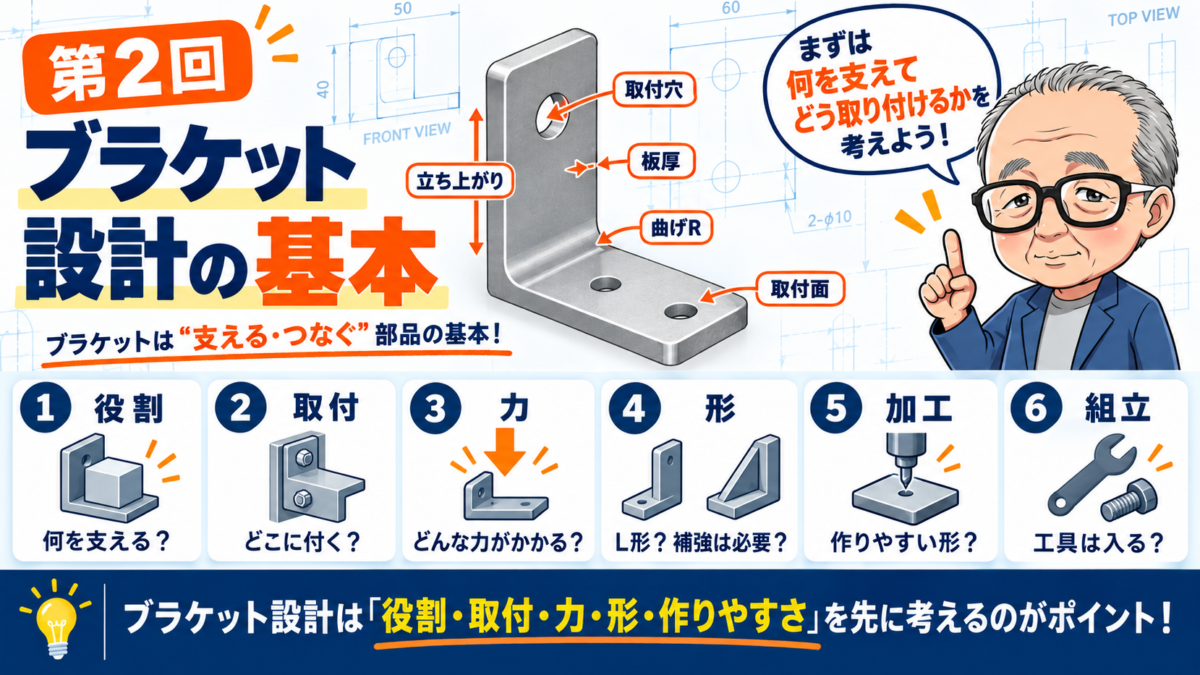

はじめに
機械設計でよく使う部品のひとつに、ブラケットがあります。
ブラケットとは、部品を取り付けたり、支えたり、位置を決めたりするための取付部品です。
たとえば、
- センサーを固定するブラケット
- シリンダを取り付けるブラケット
- カバーを支えるブラケット
- ガイドを固定するブラケット
- ワーク受けを取り付けるブラケット
- ストッパを固定するブラケット
などがあります。
ブラケットは一見すると単純な部品に見えます。
しかし実務では、板厚、穴位置、ボルト配置、強度、加工性、組立性を考えないと、使いにくい部品になることがあります。
今回は、機械設計初心者向けに、
「ブラケット設計の基本」
について解説します。
ブラケットの役割を最初に考える
ブラケット設計で最初に考えるべきことは、
何を取り付けるためのブラケットなのか
です。
同じL字形のブラケットでも、取り付けるものによって必要な考え方は変わります。
たとえば、軽いセンサーを固定するブラケットであれば、それほど大きな強度は必要ない場合があります。
一方、エアシリンダ、モーター、ストッパ、ガイド部品などを取り付ける場合は、荷重や反力を受けるため、剛性や固定方法をしっかり考える必要があります。
まずは、
軽い部品を固定するだけなのか
荷重を受けるのか
位置精度が必要なのか
調整が必要なのか
交換する可能性があるのか
を確認します。
ブラケットは、ただ部品を付ける板ではありません。
相手部品を正しい位置に保持するための重要な部品です。
荷重の方向を見る
ブラケットには、必ず何らかの力がかかります。
部品の重さ、シリンダの推力、ストッパに当たる衝撃、振動、ボルトの締付力などです。
特に注意したいのは、曲げ方向の力です。
たとえば、L字ブラケットの先端に重い部品を取り付けると、根元に曲げ荷重がかかります。
このとき板厚が薄かったり、支点から取付位置が遠かったりすると、ブラケットがたわみやすくなります。
設計時には、
力はどこから入るか
どの方向に曲がろうとするか
根元に負担が集中していないか
振動や繰り返し荷重はあるか
を考えます。
強度が不安な場合、単純に板厚を厚くするだけでなく、リブを入れる、曲げ形状にする、取付位置を近づける、ボルト本数を増やすなどの方法もあります。
力の流れを考えることが、ブラケット設計の基本です。
板厚を何となく決めない
ブラケットでは、板厚の選定が重要です。
初心者のうちは、
「不安だから厚くする」
「軽くしたいから薄くする」
と考えてしまうことがあります。
しかし、板厚は感覚だけで決めるものではありません。
板厚が薄すぎると、たわみや振動が出やすくなります。
逆に厚すぎると、材料費が上がり、重量も増え、加工費も高くなります。
また、板金曲げで作る場合は、板厚が曲げやすさにも関係します。
切削プレートで作る場合は、標準材や加工量にも影響します。
板厚を決めるときは、
取り付ける部品の重さ
かかる力の方向
ブラケットの長さ
振動の有無
加工方法
標準材として使いやすい板厚
を確認します。
ブラケットの板厚は、強度、重量、コスト、加工性のバランスで決めることが大切です。
ボルト配置と工具スペースを考える
ブラケットは、ほとんどの場合ボルトで固定します。
そのため、ボルト配置は非常に重要です。
よくある失敗は、穴位置は入っているが、工具が入らない配置になっていることです。
CAD上ではボルトが入っていても、実際には六角レンチやスパナが使えない場合があります。
また、ボルトの頭やワッシャが周辺部品に干渉することもあります。
設計時には、
ボルトはどの方向から入れるか
工具を回すスペースはあるか
ワッシャやナットの座面は足りているか
ボルト同士が近すぎないか
取り外し時にも工具が入るか
を確認します。
特に装置の奥やカバーの内側にあるブラケットでは、メンテナンス時の作業性も重要です。
取り付けられるだけでなく、外せることまで考えましょう。
穴位置は端に寄せすぎない
ブラケットの穴位置は、端に寄せすぎないように注意します。
穴が端に近すぎると、強度が不足したり、加工時に変形しやすくなったりします。
また、ボルトを締めたときに座面が不安定になることもあります。
特に長穴を使う場合は、端部までの距離やワッシャの当たり面を確認する必要があります。
穴位置を決めるときは、
端面から十分な距離があるか
ボルト座面は確保できているか
長穴にしてもワッシャが正しく当たるか
穴の近くに曲げ部や溶接部がないか
を確認します。
穴は、ただボルトを通すためのものではありません。
部品を安定して固定するための重要な形状です。
調整が必要なら長穴を使う
ブラケットでは、相手部品の位置を調整したい場合があります。
たとえば、センサー位置、ストッパ位置、ガイド位置、カバーの取付位置などです。
このような場合は、丸穴だけでなく長穴を検討します。
ただし、長穴は便利ですが、使い方に注意が必要です。
長穴にすると、調整はしやすくなりますが、位置が決まりにくくなる場合があります。
また、調整方向と長穴の方向が合っていないと意味がありません。
設計時には、
どの方向に調整したいのか
調整後にしっかり固定できるか
ワッシャの座面は足りるか
位置決めが必要な部分ではないか
を確認します。
調整が必要な部分は長穴。
位置を正確に決めたい部分は丸穴や位置決めピン。
このように、穴の役割を分けて考えることが大切です。
曲げブラケットか削り出しかを考える
ブラケットは、板金曲げで作る場合と、切削加工で作る場合があります。
板金曲げブラケットは、軽くて作りやすく、コストを抑えやすい場合があります。
L字やコの字のブラケットではよく使われます。
ただし、板金曲げでは、曲げR、曲げ位置、穴位置、曲げ方向を考える必要があります。
曲げ部の近くに穴があると、穴が変形する場合もあります。
一方、切削加工のブラケットは、厚みや精度を出しやすいですが、材料費や加工費が高くなることがあります。
設計時には、
板金曲げで十分か
削り出しにする必要があるか
精度が必要な面はどこか
曲げ部近くの穴に問題はないか
を考えます。
ブラケットは、形が似ていても加工方法によって設計の考え方が変わります。
リブを入れるときの注意
ブラケットの強度や剛性を上げるために、リブを入れることがあります。
特に、L字ブラケットや片持ち形状では、リブを入れるとたわみを抑えやすくなります。
ただし、リブを入れれば必ず良いわけではありません。
リブを入れると、部品点数や溶接箇所が増える場合があります。
また、リブが邪魔になって工具が入らなくなったり、相手部品と干渉したりすることもあります。
リブを入れるときは、
本当に剛性が必要か
力の方向に合っているか
溶接や加工がしやすいか
工具スペースを邪魔しないか
清掃やメンテナンスの邪魔にならないか
を確認します。
リブは、ただ補強するために入れるのではなく、力の流れに合わせて入れることが重要です。
初心者が確認したいポイント
ブラケットを設計するときは、次の内容を確認するとよいです。
- 何を取り付けるブラケットか
- 荷重はどの方向にかかるか
- 板厚は用途に合っているか
- ボルト本数は足りているか
- 工具を入れるスペースはあるか
- 穴位置が端に寄りすぎていないか
- 長穴の方向は調整方向に合っているか
- 位置決めが必要な部分ではないか
- 板金曲げか切削加工かを考えているか
- 曲げ部近くに穴がないか
- リブが必要か、邪魔にならないか
- メンテナンス時に取り外せるか
ブラケットは小さな部品でも、装置全体の使いやすさに関係します。
まとめ
ブラケットは、機械設計で非常によく使う基本部品です。
単純な形に見えますが、実務では、
役割
荷重方向
板厚
ボルト配置
工具スペース
穴位置
調整代
加工方法
リブの有無
を考える必要があります。
良いブラケット設計とは、単に部品を取り付けられる形ではありません。
必要な位置に部品を保持でき、加工しやすく、組み立てやすく、調整やメンテナンスもしやすい設計
です。
初心者のうちは、ブラケットを描く前に、
何を支えるのか、どの方向に力がかかるのか、工具は入るのか
を確認する習慣を持つとよいです。
次回は、
「プレート部品の設計で注意すること」
について解説します。
