はじめに

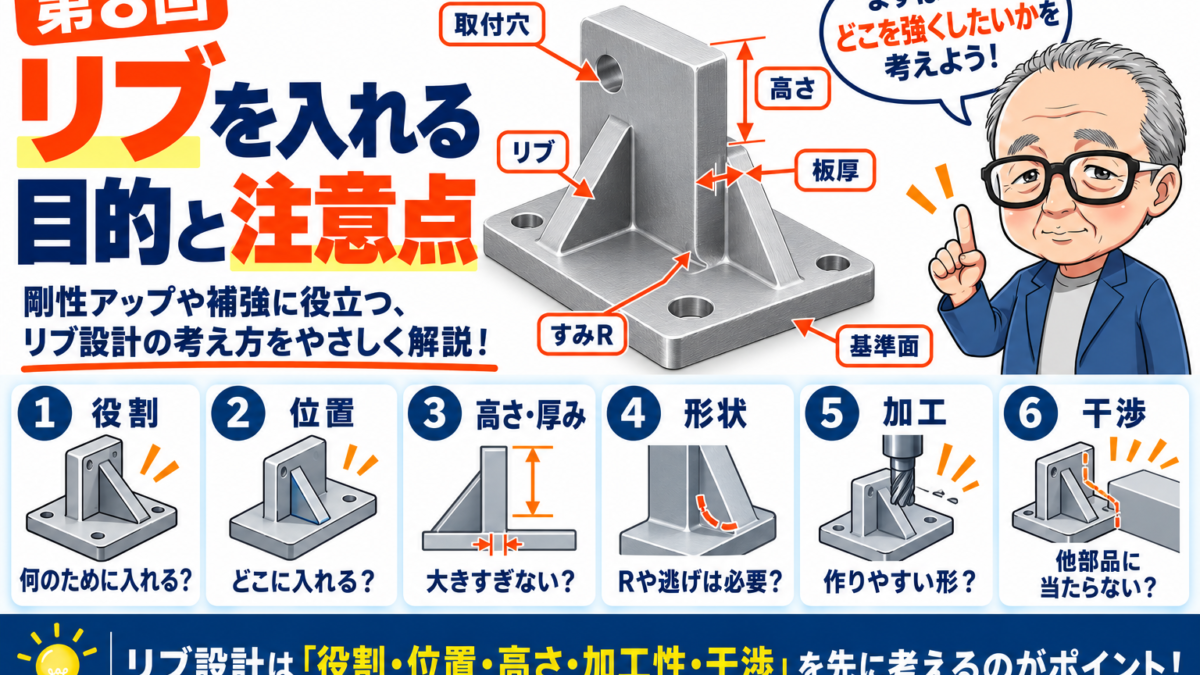

機械設計では、部品の強度や剛性を上げるためにリブを入れることがあります。
リブとは、板やブラケットなどに追加する補強形状のことです。
たとえば、
- L字ブラケットの補強
- ベースプレートのたわみ防止
- モーター取付座の補強
- シリンダ取付部の補強
- カバーや板金部品の振れ止め
- 製缶フレームの剛性向上
などで使います。
リブを入れると、部品を厚くしなくても剛性を上げられる場合があります。
しかし、リブは入れれば入れるほど良いというものではありません。
加工しにくくなったり、溶接ひずみが増えたり、工具が入らなくなったりすることもあります。
今回は、機械設計初心者向けに、
「リブを入れる目的と注意点」
について解説します。
リブの目的は「たわみを抑える」こと
リブの主な目的は、部品のたわみを抑えることです。
たとえば、薄いプレートの中央に荷重がかかると、板が曲がりやすくなります。
L字ブラケットの先端に部品を取り付けると、根元に曲げ荷重がかかります。
このような場合、板厚を厚くする方法もありますが、重量や材料費が増えてしまいます。
そこで、力のかかる方向に合わせてリブを入れると、効率よく剛性を上げられる場合があります。
リブを考えるときは、
どの方向に曲がろうとしているか
どこに荷重がかかるか
どこを支えると効果があるか
を確認します。
リブは、何となく入れるものではありません。
力の流れを考えて入れることが大切です。
板厚を上げるだけが補強ではない
部品の強度が不安なとき、初心者は板厚を厚くしがちです。
もちろん、板厚を上げることが必要な場合もあります。
しかし、板厚を厚くすると、材料費が上がり、重量も増えます。
また、加工時間が増えたり、取付部全体が大きくなったりすることもあります。
一方で、適切な位置にリブを入れると、板厚を大きく変えずにたわみを抑えられる場合があります。
たとえば、片持ちのブラケットでは、根元から荷重点に向かうようにリブを入れると効果が出やすくなります。
ベースプレートでは、裏側にリブを入れて支点間のたわみを抑えることがあります。
大切なのは、
厚くするか、リブで補強するか、形状を変えるか
を比較して考えることです。
リブは力の方向に合わせる
リブを入れるときは、力の方向に合っているかを確認します。
リブの向きが荷重方向と合っていないと、思ったほど効果が出ないことがあります。
たとえば、上下方向に曲がるブラケットに対して、関係のない方向にリブを入れても、補強効果は小さくなります。
反対に、曲げられる方向に対してリブの高さをうまく使うと、剛性を上げやすくなります。
設計時には、
荷重はどこから入るか
部品はどの方向にたわむか
リブはそのたわみを止める向きになっているか
を確認します。
リブは見た目の補強ではなく、力を受けるための形状です。
リブの根元に応力が集中しやすい
リブを入れると、部品は強くなるイメージがあります。
しかし、リブの根元には応力が集中しやすくなります。
特に、リブの根元が鋭い角になっていると、荷重がかかったときにそこから割れやすくなる場合があります。
切削部品でリブ形状を作る場合は、内角に工具Rが残ります。
溶接リブの場合は、溶接ビードや熱影響部も考える必要があります。
設計時には、
リブの根元に無理な力が集中していないか
角部にRや逃げが必要ではないか
溶接部に荷重が集中しすぎていないか
を確認します。
リブは補強になりますが、形状によっては弱点を作ることもあります。
加工しやすさを考える
リブを入れると、部品形状が複雑になります。
そのため、加工しやすさにも注意が必要です。
切削加工でリブを残す形状にすると、周囲を大きく削り込む必要がある場合があります。
深いポケットや細い溝が増えると、工具が入りにくく、加工時間も長くなります。
板金や製缶でリブを追加する場合は、溶接箇所が増えます。
溶接箇所が増えると、ひずみや仕上げ作業も増える可能性があります。
設計時には、
そのリブは加工しやすいか
工具が入る形状か
溶接しやすい位置か
仕上げやバリ取りができるか
を確認します。
リブは、強度だけでなく、加工方法とセットで考えることが大切です。
リブが邪魔にならないか確認する
リブを入れると、周辺スペースを使います。
そのため、組立やメンテナンスの邪魔にならないか確認が必要です。
よくあるのは、リブを入れたことで工具が入らなくなるケースです。
たとえば、ボルト穴の近くにリブを入れすぎると、六角レンチやスパナが使いにくくなります。
また、リブが相手部品や配線、チューブ、カバーと干渉する場合もあります。
設計時には、
ボルトを締める工具は入るか
相手部品と干渉しないか
配線やチューブの通り道をふさいでいないか
清掃や点検の邪魔にならないか
を確認します。
リブは部品を強くするためのものですが、使いにくくしてしまっては意味がありません。
溶接リブではひずみに注意する
製缶部品や溶接ブラケットでは、リブを溶接で取り付けることがあります。
溶接リブは強度や剛性を上げるのに有効ですが、溶接によるひずみに注意が必要です。
リブをたくさん入れると、溶接箇所が増えます。
その分、熱が入り、部品が反ったり、ねじれたりすることがあります。
特に、薄い板や長い部品では注意が必要です。
設計時には、
リブの溶接量は多すぎないか
左右のバランスは取れているか
取付面にひずみが出ないか
溶接後加工が必要ではないか
を考えます。
精度が必要な取付面の近くにリブを溶接する場合は、後加工も含めて検討することが大切です。
リブを入れない選択もある
リブは便利な補強方法ですが、必ず必要とは限りません。
場合によっては、リブを入れない方がよいこともあります。
たとえば、
- 荷重が小さい
- たわみが問題にならない
- 周辺スペースが狭い
- 清掃性を重視する
- 加工費を抑えたい
- 外観をシンプルにしたい
- 標準材で十分な剛性がある
このような場合です。
リブを入れると、部品点数、加工工数、溶接工数、仕上げ工数が増えることがあります。
そのため、設計時には、
本当にリブが必要か
を確認することも重要です。
補強したいからといって、すぐリブを入れるのではなく、板厚、形状、支持方法、取付位置の見直しも考えましょう。
初心者が確認したいポイント
リブを設計するときは、次の内容を確認するとよいです。
- 何を補強するためのリブか
- どの方向のたわみを抑えたいか
- 荷重方向に合った向きになっているか
- 板厚を上げる方法と比較したか
- リブの根元に応力が集中しすぎないか
- 加工しやすい形状か
- 工具や手が入るスペースを邪魔しないか
- 相手部品や配線と干渉しないか
- 溶接リブの場合、ひずみは問題ないか
- 本当にリブが必要か
リブは、目的を明確にして使うことが大切です。
まとめ
リブは、部品のたわみを抑えたり、剛性を上げたりするために使う補強形状です。
特に、ブラケット、ベース、プレート、製缶部品などでよく使います。
ただし、リブは入れれば入れるほど良いわけではありません。
設計では、
荷重方向
たわみ方向
加工性
溶接ひずみ
工具スペース
周辺部品との干渉
メンテナンス性
を考える必要があります。
良いリブ設計とは、ただ強そうに見える形にすることではありません。
必要な場所に、必要な向きで、加工や組立の邪魔にならないように入れる設計
です。
初心者のうちは、リブを入れる前に、
何を補強したいのか、どの方向にたわむのか、本当に必要なのか
を確認する習慣を持つとよいです。
次回は、
「長穴を使うときの考え方」
について解説します。
