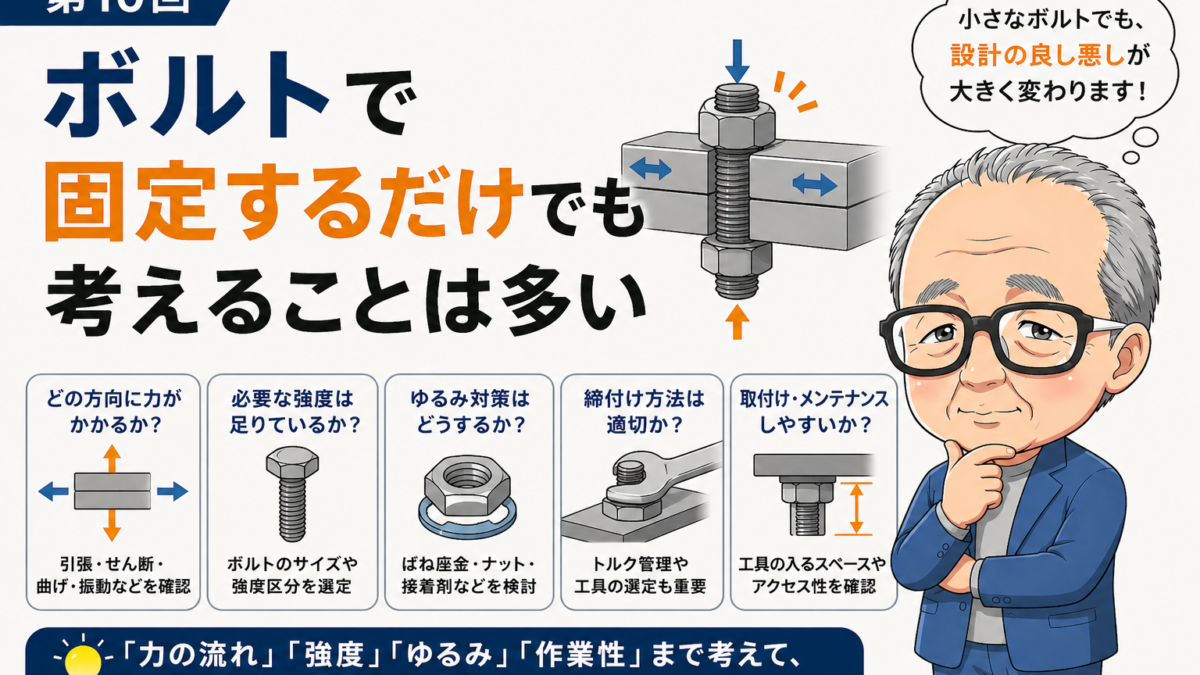

はじめに

機械設計では、ボルトで部品を固定する場面がとても多くあります。

ブラケットを取り付ける。
カバーを固定する。
フレーム同士をつなぐ。
モーターやシリンダを取り付ける。
調整用の長穴で位置を決める。

このように、ボルト締結は機械設計の基本ともいえる部分です。

初心者のうちは、

「ボルトで止めれば大丈夫」
「とりあえず4本で固定しておこう」
「入る場所に穴をあけておこう」

と考えてしまうことがあります。

しかし実務では、ボルトで固定するだけでも確認すべきことは多くあります。

ボルト径、本数、締付スペース、座面、工具の入り方、緩み、メンテナンス性などを考えないと、あとから組立しにくい、緩みやすい、外せない、強度が足りないといった問題につながります。

今回は、機械設計初心者がつまずきやすい
「ボルトで固定するだけでも考えることは多い」
という内容について解説します。

ボルトはただの固定部品ではない

ボルトは、部品を固定するためのものです。

しかし、単に部品同士をつなぐだけではありません。

実際には、

  • 荷重を受ける
  • 位置を保持する
  • 締付力で部品を押さえる
  • 調整後の位置を固定する
  • 振動や衝撃に耐える
  • 分解や交換を可能にする

といった役割があります。

たとえば、カバーを固定するボルトであれば、主な役割はカバーが外れないようにすることです。

一方で、シリンダブラケットやモーターベースを固定するボルトでは、荷重や振動を受けることがあります。

同じボルト固定でも、使われる場所によって重要なポイントは変わります。

そのため、ボルトを選ぶときは、

何を固定するのか
どのような力がかかるのか
外す必要があるのか
調整する必要があるのか

を考えることが大切です。

ボルト径は何となくで決めない

ボルト径は、何となく見た目で決めてはいけません。

小さすぎるボルトを使うと、強度不足や緩み、締付力不足の原因になります。

反対に、大きすぎるボルトを使うと、部品が大きくなり、穴加工も増え、工具スペースも必要になります。

たとえば、小さなカバーを固定するだけなら、大きなボルトは不要な場合があります。
一方で、荷重を受けるブラケットや、振動がある部分では、小さなボルトでは不安が残ります。

ボルト径を決めるときは、

  • 固定する部品の大きさ
  • かかる荷重
  • 振動や衝撃の有無
  • 締付力が必要か
  • 取り外し頻度
  • 周辺スペース
  • 相手部品の板厚

を確認します。

初心者のうちは、過去図面をまねて同じボルト径を使うこともあります。

それ自体は悪いことではありません。
ただし、その部品に同じ条件が当てはまるかを確認することが重要です。

ボルト本数と配置を考える

ボルトは、本数と配置も大切です。

同じ4本固定でも、配置によって安定性は変わります。

たとえば、ボルト同士の間隔が狭いと、部品が回転方向にずれやすくなる場合があります。
荷重が片側に偏っているのに、ボルト配置が中央寄りだと、一部のボルトに負担が集中することもあります。

また、長い部品を端だけで固定すると、中央が浮いたり振動したりすることがあります。

ボルト配置を考えるときは、

  • 荷重を受ける方向に対して無理がないか
  • 部品が回転しにくい配置になっているか
  • 片側だけに負担が集中していないか
  • 締付面が安定しているか
  • 部品が浮きやすい場所はないか
  • 加工しやすい穴位置か

を確認します。

ボルトは多ければよいというものではありません。

本数が多すぎると、加工穴が増え、組立時間も長くなります。
カバーのように頻繁に外す部品では、ボルト本数が多いだけで作業性が悪くなります。

必要な固定力を確保しながら、作業性も考えた本数にすることが大切です。

締付スペースを確認する

ボルトを配置するときに、初心者が見落としやすいのが締付スペースです。

図面上ではボルトが入っていても、実際に工具が入らなければ締めることができません。

たとえば、

  • 六角レンチを回すスペースがない
  • スパナが入らない
  • ソケットレンチが入らない
  • ドライバーをまっすぐ当てられない
  • 手が入らない
  • 隣の部品が近すぎる

といった問題です。

CAD上では、ボルトの頭が部品と干渉していなければ大丈夫に見えることがあります。

しかし実際には、工具を入れて回すための空間が必要です。

特に、奥まった場所、カバーの内側、フレームの隅、配管や配線が近い場所では注意が必要です。

ボルトを配置するときは、

そのボルトを誰が、どの工具で、どの方向から締めるのか

まで考えることが大切です。

座面を確保する

ボルトを締めるには、座面が必要です。

座面とは、ボルトの頭やナット、ワッシャが当たる面のことです。

座面が不安定だと、締付力がうまく伝わりません。

たとえば、

  • ボルト頭が曲げ部に近すぎる
  • 座面が斜めになっている
  • 長穴の端にかかっている
  • 溶接ビードに近すぎる
  • 板端に近すぎる
  • ワッシャが十分に当たらない

このような場合、締付が安定しません。

座面が悪いと、ボルトが緩みやすくなったり、部品が変形したり、組立時に締めにくくなったりします。

特に板金部品では、曲げ線の近くにボルト穴を配置すると、座面が確保しにくいことがあります。

また、薄板の場合は、締付によって板がへこむこともあります。

ボルト穴を配置するときは、穴位置だけでなく、ボルト頭やワッシャがしっかり当たる面があるかを確認します。

相手側の構造を考える

ボルトで固定するときは、取り付ける部品だけでなく、相手側の構造も考える必要があります。

たとえば、相手側にタップを立てるのか。
ナットで締めるのか。
溶接ナットを使うのか。
裏側から手が入るのか。
相手板厚は十分か。

これらによって、設計内容は変わります。

薄い板に直接タップを立てると、ねじ山のかかり代が不足することがあります。
裏側にナットを使う場合は、ナットを押さえる工具が入るか確認が必要です。
裏側に手が入らない場合は、溶接ナットやナットプレートを考えることもあります。

また、相手側がアルミや樹脂の場合は、ねじ山の耐久性にも注意が必要です。

何度も取り外す部分では、インサートナットやヘリサートのような方法を検討する場合もあります。

ボルト固定は、ボルトを入れる側だけで完結しません。

相手側がどのように受けるのかまで考えることが重要です。

長穴を使うときの注意点

機械設計では、調整用に長穴を使うことがあります。

長穴は、位置調整ができる便利な形状です。

たとえば、

  • センサー位置の調整
  • モーター位置の調整
  • ベルトやチェーンの張り調整
  • カバー位置の微調整
  • 組立誤差の吸収

などに使われます。

しかし、長穴は便利な反面、注意も必要です。

長穴にすると、丸穴に比べて締結面が弱くなる場合があります。
締付が不足すると、荷重方向にずれることもあります。
長穴の方向を間違えると、調整したい方向に動かせません。

また、長穴の近くに十分な座面がないと、ワッシャが安定して当たらないことがあります。

長穴を使うときは、

  • どの方向に調整したいのか
  • 調整後にずれないか
  • 座面は十分か
  • ワッシャは必要か
  • 荷重方向と長穴方向は問題ないか
  • 調整作業ができるスペースはあるか

を確認することが大切です。

長穴は「逃げ」として便利ですが、何でも長穴にすればよいわけではありません。

緩み対策を考える

機械は使用中に振動や衝撃を受けることがあります。

そのため、ボルトの緩み対策も重要です。

特に、可動部、モーター周辺、搬送装置、振動がある設備、繰り返し荷重がかかる部分では注意が必要です。

緩み対策としては、

  • ばね座金を使う
  • ロックナットを使う
  • ダブルナットにする
  • ねじロック剤を使う
  • 緩み止め機能付きナットを使う
  • ワイヤリングを行う
  • 定期点検できる位置にする

などがあります。

ただし、緩み対策は部品を追加すればよいというものではありません。

なぜ緩むのかを考えることが大切です。

締付面が悪い。
座面が変形している。
ボルトが短すぎる。
荷重が繰り返しかかる。
振動が大きい。
部品同士がなじんで締付力が落ちる。

このような原因がある場合、緩み止め部品だけでは根本対策にならないこともあります。

緩みが心配な部分では、構造、座面、締付方法、点検性まで含めて考える必要があります。

分解やメンテナンスを考える

ボルト固定の大きなメリットは、分解できることです。

溶接で固定してしまうと、基本的には簡単に外せません。
一方、ボルト固定であれば、部品交換や調整、メンテナンスがしやすくなります。

ただし、ボルトで固定していても、外しにくい場所にあると意味がありません。

たとえば、

  • カバーを外さないとボルトに届かない
  • 配管を外さないと部品が交換できない
  • ナットが裏側で空回りする
  • 工具を入れる方向がない
  • ボルトを抜くスペースがない
  • 部品を外すと他の部品が落ちる

このような構造では、メンテナンス時に苦労します。

設計時には、組み立てるときだけでなく、外すときのことも考えます。

特に、消耗部品、調整部品、センサー、カバー、ガイド、ストッパなどは、あとから外す可能性が高い部品です。

ボルト固定にするなら、分解しやすい配置にすることが大切です。

ボルトの向きも大切

ボルトは、どの方向から入れるかも重要です。

上から入れるのか。
下から入れるのか。
横から入れるのか。
裏側から入れるのか。

向きによって、組立性やメンテナンス性が変わります。

たとえば、下から上に向かってボルトを入れる場合、組立時にボルトを支えながら作業する必要があります。
狭い場所で裏側からナットを押さえる構造は、作業しにくくなります。
ボルトを抜く方向に別部品があると、分解できないこともあります。

また、上向きの穴やくぼみには、切粉、粉じん、水、油がたまることがあります。

ボルトの向きを決めるときは、

  • 組立しやすい方向か
  • メンテナンス時に外しやすいか
  • ボルトを抜くスペースがあるか
  • ナットを押さえられるか
  • 異物や水がたまりにくいか
  • 作業者が無理な姿勢にならないか

を確認します。

ボルトの向きは小さなことに見えますが、現場での作業性に大きく影響します。

ボルトまわりの干渉を確認する

ボルトを配置するときは、ボルトそのものの干渉だけでなく、周辺部品との関係も確認します。

たとえば、

  • ボルト頭がカバーに当たらないか
  • ナットがフレームに干渉しないか
  • ワッシャを入れるスペースがあるか
  • ボルトの先端が相手部品に当たらないか
  • 長すぎるボルトが可動部に当たらないか
  • 締付工具が周辺部品に当たらないか

といった確認です。

特に、可動部の近くでは、ボルトの突出量にも注意が必要です。

固定状態では当たらなくても、部品が動いたときにボルト先端やナットに当たることがあります。

また、カバーの内側にボルトの先端が飛び出していると、作業者が触れたり、配線が引っかかったりすることもあります。

ボルトまわりは、意外と干渉が起きやすい場所です。

穴位置だけでなく、ボルト頭、ナット、ワッシャ、工具、ボルト先端まで含めて確認することが大切です。

初心者が確認したいポイント

ボルト固定を設計するときは、次のような内容を確認すると手戻りを減らせます。

  • 何を固定するボルトなのか
  • 荷重や振動はかかるのか
  • ボルト径は適切か
  • 本数は多すぎないか、少なすぎないか
  • 配置は安定しているか
  • 締付工具が入るか
  • 座面は十分に確保できているか
  • 相手側の板厚やタップ深さは足りるか
  • 裏側からナットを押さえられるか
  • 長穴の方向は合っているか
  • 緩み対策は必要か
  • 分解やメンテナンスができるか
  • ボルトを抜くスペースはあるか
  • ボルト頭や先端が干渉しないか
  • 作業者が無理な姿勢で締める構造になっていないか

ボルト固定は基本的な構造ですが、考えることは多くあります。

小さな見落としが、組立不良やメンテナンス不良につながることがあります。

まとめ

ボルトで固定するだけでも、機械設計では多くの確認が必要です。

ボルトは単に部品を止めるだけでなく、荷重を受け、位置を保持し、調整やメンテナンスにも関係します。

そのため、ボルト径、本数、配置、座面、相手側の構造、工具スペース、緩み対策、分解性を考えることが大切です。

初心者のうちは、CAD上でボルトが入っていれば問題ないと考えがちです。

しかし実務では、

締められること
緩みにくいこと
外せること
荷重を受けられること
作業しやすいこと

まで確認する必要があります。

ボルト固定は、機械設計の基本です。
基本だからこそ、丁寧に考えることで図面の品質が大きく変わります。

良いボルト締結とは、ただ固定できる構造ではありません。

組み立てやすく、しっかり固定でき、必要なときに外せる構造

です。

次回は、
「部品を交換できる設計になっているか」
について解説します。
