はじめに
機械設計では、部品を取り付けることだけでなく、あとから交換できるかも考える必要があります。
機械は一度作ったら終わりではありません。
実際の現場では、長く使う中で部品が摩耗したり、破損したり、調整が必要になったりします。
そのときに、部品を簡単に交換できる設計になっていないと、保全作業に時間がかかります。
初心者のうちは、
「部品が取り付けば大丈夫」
「図面上で組めているから問題ない」
「壊れたらそのとき考えればいい」
と思ってしまうことがあります。
しかし実務では、交換しにくい構造は現場の負担になります。

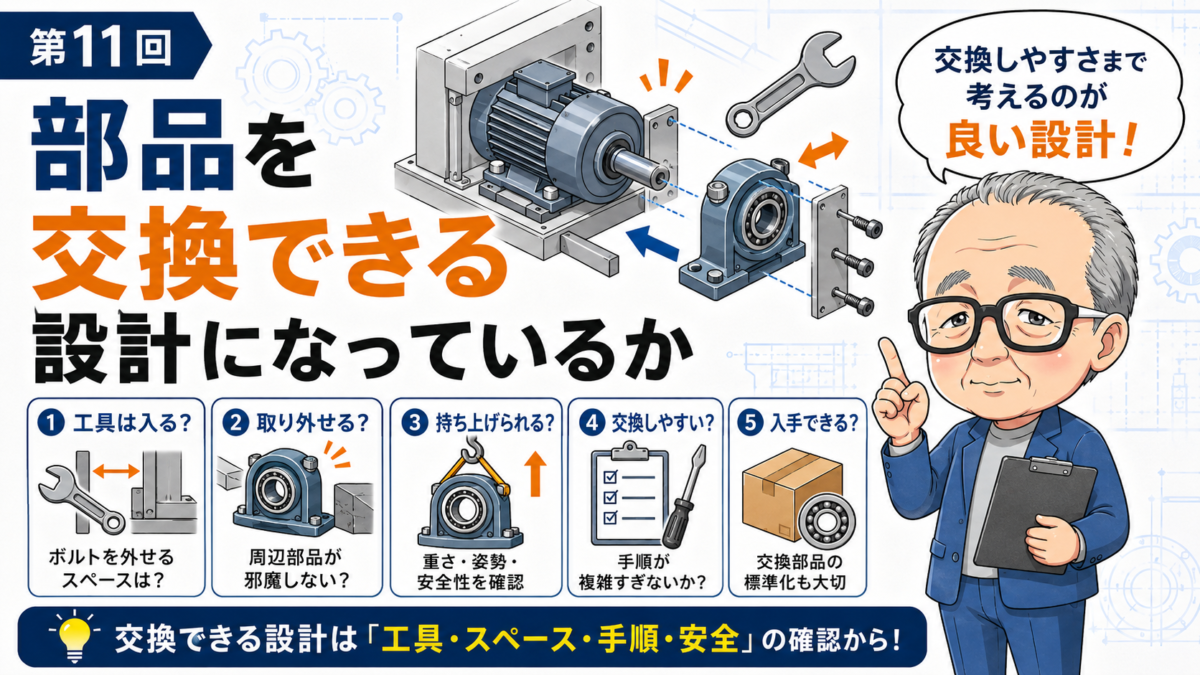

今回は、機械設計初心者がつまずきやすい
「部品を交換できる設計になっているか」
について解説します。
機械には交換が必要な部品がある
機械には、長く使う中で交換が必要になる部品があります。
たとえば、
- ベアリング
- ブッシュ
- ベルト
- チェーン
- スプロケット
- ローラ
- ガイド部品
- ゴム部品
- 樹脂プレート
- センサー
- シリンダ
- モーター
- ストッパ
- カバー
- パッキン
などです。
これらは、使用時間や使用環境によって摩耗、劣化、破損することがあります。
特に、動く部分、ワークと接触する部分、衝撃を受ける部分、汚れや油が付着する部分は、交換対象になりやすいです。
設計時には、どの部品が消耗しやすいのかを考えておく必要があります。
交換が必要になりそうな部品を、簡単に外せない場所に配置してしまうと、あとから保全作業が大変になります。
組めることと交換できることは違う
設計初心者が見落としやすいのが、
組めることと交換できることは違う
という点です。
新しく機械を組み立てるときは、周囲の部品がまだ付いていない状態で作業できることがあります。
そのため、最初の組立では問題なく取り付けられる部品でも、完成後には周辺部品に囲まれて外せなくなることがあります。
たとえば、
- カバーを外さないとボルトに届かない
- 隣の部品を外さないと交換部品が抜けない
- 配管や配線が邪魔になる
- フレームに囲まれて工具が入らない
- 軸を抜く方向に別部品がある
- センサー調整部に手が届かない
といった問題です。
図面上では部品が組み付いているように見えても、実際に交換するときの手順を考えると問題が見つかることがあります。
設計では、最初に組み立てる手順だけでなく、あとから外す手順も考えることが大切です。
交換する方向を考える
部品交換では、部品をどの方向へ抜くのかが重要です。
たとえば、シャフトを交換する場合、シャフトを横に抜くスペースが必要です。
ベアリングを交換する場合も、押し出す方向や引き抜く方向を考える必要があります。
カバーを外す場合は、ボルトを外したあとにカバーをどちらへ逃がすのかを考えます。
この抜き方向を考えていないと、部品を外すために周辺部品を大きく分解しなければならないことがあります。
特に注意したいのは、
- 長いシャフト
- ローラ
- ベルト
- チェーン
- ガイドレール
- シリンダ
- センサー
- カバー
- ワーク受け部品
などです。
交換する部品の周囲に十分なスペースがあるか。
ボルトを抜く方向に障害物がないか。
部品を取り出すときに手が入るか。
これらを確認しておくことが大切です。
工具が入るか確認する
部品を交換するには、工具が必要です。
ボルトを外す。
ナットを押さえる。
ピンを抜く。
止め輪を外す。
センサー位置を調整する。
こうした作業には、スパナ、六角レンチ、ドライバー、プライヤー、ソケットレンチなどを使います。
図面上ではボルトが見えていても、実際に工具が入らなければ交換できません。
たとえば、
- 六角レンチを回すスペースがない
- スパナを振るスペースがない
- ソケットが入らない
- ドライバーをまっすぐ当てられない
- 止め輪プライヤーが入らない
- 手で部品を支えながら作業できない
といった問題があります。
部品交換を考えるときは、単に部品が外れるかだけでなく、
どの工具で、どの方向から作業するのか
を確認することが必要です。
消耗部品は交換しやすい位置にする
消耗部品は、できるだけ交換しやすい位置に配置することが大切です。
たとえば、頻繁に交換する樹脂プレートやゴムストッパを、奥まった場所に配置してしまうと、交換のたびに作業時間がかかります。
ベルトやチェーンの張り調整が必要な部分も、調整しやすい位置にある方が現場では扱いやすくなります。
センサーも、故障や位置ずれが起きたときに交換・調整できる位置にしておく必要があります。
交換しやすくするためには、
- 正面から作業できる
- カバーを簡単に外せる
- ボルト本数を少なくする
- 部品を分割構造にする
- 調整部を見える位置にする
- 配線や配管に余裕を持たせる
- 部品番号や向きがわかりやすい
といった工夫があります。
消耗部品は、壊れたときに初めて考えるのではなく、設計段階で交換作業を想像しておくことが大切です。
分解範囲を小さくする
部品交換では、できるだけ分解範囲を小さくすることが理想です。
交換したい部品ひとつのために、周辺部品を何点も外さなければならない構造では、作業時間が長くなります。
また、分解する部品が多いほど、復旧時の組立ミスや調整ずれのリスクも増えます。
たとえば、ローラ1本を交換するために装置全体を分解しなければならない。
センサー1個を交換するためにカバー、ブラケット、配線ダクトを外さなければならない。
ベルト交換のためにモーターやフレームを大きく外さなければならない。
このような構造は、現場で扱いにくい設計になります。
設計時には、
交換対象部品だけを外せるか
周辺部品を外すとしても最小限で済むか
再調整が少なくて済むか
を考えることが大切です。
位置決めを再現できるようにする
部品交換後に、元の位置へ戻せるかも重要です。
交換はできても、復旧後に位置調整が大変では現場の負担になります。
たとえば、センサー、ストッパ、ガイド、ワーク受け、位置決めピンなどは、取り付け位置が重要です。
これらを交換したあとに位置がずれると、機械の動作や精度に影響します。
位置を再現しやすくするには、
- ノックピンを使う
- 位置決め面を設ける
- ストッパ面を作る
- ケガキ線や目盛りを入れる
- 調整長穴を使う
- 取付基準を明確にする
- 左右や上下の向きを間違えにくくする
といった方法があります。
ただし、すべての部品に高精度な位置決めが必要なわけではありません。
重要なのは、
位置が重要な部品かどうかを見極めること
です。
位置が重要な部品は、交換後も再現しやすい構造にしておく必要があります。
重い部品は安全に交換できるか
重い部品を交換する場合は、安全性も考える必要があります。
部品が重いのに、作業者が手で支えながらボルトを外す構造では危険です。
ボルトを外した瞬間に部品が落下する。
片手で支えながら工具を使わなければならない。
無理な姿勢で重量物を持ち上げる。
高い位置で部品を交換する。
このような作業は、けがや設備破損につながる可能性があります。
重い部品では、
- 吊りボルトを付ける
- ジャッキを使えるスペースを作る
- 仮置きできる面を設ける
- 先に支えられる構造にする
- 分割して軽くする
- 落下防止を設ける
- 作業姿勢に無理がない位置にする
といった配慮が必要です。
設計時には、交換時にその部品を誰が、どのように持つのかを考えることが大切です。
配線や配管も交換対象になる
機械設計では、機械部品だけでなく、配線や配管も交換対象になることがあります。
センサーケーブル、モーターケーブル、エアチューブ、油圧ホースなどは、劣化や断線、漏れによって交換が必要になる場合があります。
そのため、配線や配管の取り回しもメンテナンスを考えて設計する必要があります。
たとえば、
- ケーブルを引き抜けるか
- コネクタに手が届くか
- チューブを交換できるか
- 結束を外しやすいか
- 可動部でこすれていないか
- 配線ダクトを開けられるか
- 番号や行き先がわかるか
といった点です。
配線や配管を無理に狭い場所へ通すと、交換時に苦労します。
また、機械部品を交換するときに配線や配管を外す必要がある場合は、その復旧作業も考えておく必要があります。
カバーの外しやすさも重要
部品を交換するためには、まずカバーを外す必要がある場合があります。
このカバーが外しにくいと、交換作業全体が大変になります。
たとえば、
- ボルト本数が多すぎる
- カバーが重い
- 取り外す方向にスペースがない
- 配線やホースがカバーに付いている
- カバーを外すと置き場所に困る
- 外したあと再取付けしにくい
- どのカバーを外せばよいかわかりにくい
といった問題です。
カバーは安全性や防じん性に必要ですが、メンテナンス性も考える必要があります。
頻繁に開ける部分であれば、蝶番式にする、取手を付ける、脱落防止ねじを使う、軽量化するなどの工夫もあります。
カバーは「覆う」だけでなく、点検や交換の入口になる部品です。
交換部品の入手性を考える
部品交換を考えるうえでは、交換部品の入手性も重要です。
特殊すぎる部品や入手に時間がかかる部品を使うと、故障時の復旧に時間がかかることがあります。
市販品を使う場合は、型式、メーカー、代替品の有無、納期などを確認します。
専用品を作る場合でも、加工しやすい形状か、材料が入手しやすいか、図面がわかりやすいかを考える必要があります。
特に消耗品は、交換頻度が高くなる可能性があります。
そのため、
- 標準品を使えるか
- 入手しやすい型式か
- 左右専用にしすぎていないか
- 現場で取り違えにくいか
- 図面や部品表で管理しやすいか
を確認しておくと、保全対応がしやすくなります。
交換しやすい構造だけでなく、交換部品を用意しやすいことも大切です。
初心者が確認したいポイント
部品交換を考えるときは、次のような内容を確認すると設計しやすくなります。
- どの部品が消耗・劣化しやすいか
- その部品はどの方向へ外すのか
- 工具を入れるスペースはあるか
- 周辺部品をどこまで外す必要があるか
- 分解範囲を小さくできないか
- 交換後に位置を再現できるか
- 重い部品を安全に外せるか
- 配線や配管の取り外しは必要か
- カバーは簡単に外せるか
- 交換部品は入手しやすいか
- 作業者が無理な姿勢にならないか
- 交換後の調整が必要以上に難しくないか
部品交換は、故障したときだけの問題ではありません。
日常点検や予防保全、段取り替え、清掃作業にも関係します。
まとめ
機械設計では、部品が取り付くことだけでなく、あとから交換できるかを考えることが大切です。
組立時には取り付けられても、完成後に交換できない構造では、現場で大きな負担になります。
特に、摩耗部品、消耗部品、センサー、ガイド、ストッパ、ベルト、チェーン、カバーなどは、交換や調整が必要になることがあります。
設計時には、
どの部品が交換対象になるのか
どの方向へ外すのか
工具が入るのか
周辺部品をどこまで外すのか
交換後に位置を再現できるのか
安全に作業できるのか
を考える必要があります。
良い設計とは、組める設計だけではありません。
使い続ける中で、点検しやすく、交換しやすく、復旧しやすい設計
です。
部品交換のしやすさは、現場で長く使われる機械にとって重要な設計品質です。
次回は、
「加工しやすい形状と作りにくい形状の違い」
について解説します。
