はじめに
機械部品を設計していると、薄い壁や細い突起を作りたくなる場面があります。
たとえば、
- 軽量化のために肉を薄くする
- 干渉を避けるために細い逃げ形状にする
- 位置決め用の小さな突起を作る
- ワークを受けるための細いリブを作る
- カバーやブラケットを薄くする
- 狭いスペースに部品を収める
- 削り込みで薄い壁が残る
このような形状は、CAD上では問題なく作れます。
しかし実際の加工や使用を考えると、薄肉部品や細い突起には注意が必要です。
加工中にたわむ。
削ったあとに反る。
締結時に変形する。
使用中に曲がる。
少しぶつかっただけで欠ける。
振動で折れやすくなる。
このような問題が起きることがあります。
初心者のうちは、
「CAD上で形があるから大丈夫」
「少し薄いだけだから問題ない」
「軽量化できるから良い」
「細い突起でも荷重が小さければ大丈夫」
と考えてしまうことがあります。
しかし実務では、薄肉形状や細い突起は、加工性・強度・組立性・耐久性に大きく影響します。
今回は、機械設計初心者向けに

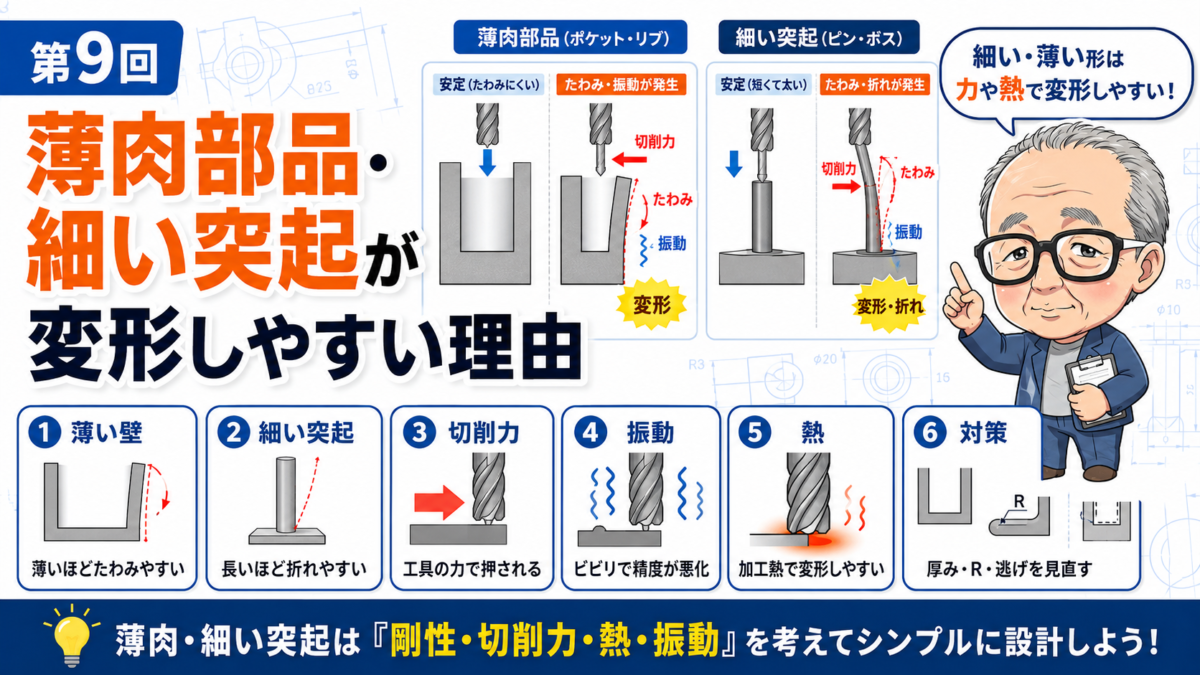

「薄肉部品・細い突起が変形しやすい理由」
について解説します。
薄肉部品とは何か
薄肉部品とは、部品の一部または全体の厚みが薄い部品のことです。
たとえば、薄いプレート、薄い壁、薄いリブ、薄く削り込まれたブロックなどがあります。
部品全体が薄い場合もあれば、加工によって一部分だけ薄く残る場合もあります。
たとえば、ブロック材から大きくポケット加工をして、外周に薄い壁だけが残る形状です。
このような形状は、見た目は軽くてすっきりしていますが、加工時や使用時に変形しやすくなります。
薄肉部品で注意したいのは、単に厚み寸法だけではありません。
- 部品の大きさに対して薄すぎないか
- 固定される位置はどこか
- 荷重はどこにかかるか
- 加工時に材料をつかめるか
- ボルト締結で変形しないか
- 振動や熱の影響を受けないか
を合わせて考える必要があります。
細い突起とは何か
細い突起とは、部品から細く伸びた形状や、小さく残された出っ張り部分のことです。
たとえば、
- 位置決め用の小さなピン形状
- ワークを受ける細い爪
- センサーを取り付ける細いブラケット
- 干渉を避けた結果、細く残った部分
- ガイド用の細いリブ
- 薄いストッパ形状
- 削り込みによって残った細い壁
などです。
細い突起は、機能上必要になることもあります。
しかし、細い形状は加工中に折れやすく、使用中にも曲がりやすい傾向があります。
また、少しぶつけただけでも変形することがあります。
特に、片持ち状態で細長く伸びた突起は注意が必要です。
根元に力が集中しやすく、繰り返し荷重や衝撃で破損することがあります。
細い突起を設計するときは、
その突起にどの方向から力がかかるか
を考えることが重要です。
CAD上では成立しても加工中に変形する
CAD上では、どれだけ薄い壁でも、どれだけ細い突起でも形として作ることができます。
しかし実際の加工では、工具で材料を削ります。
材料を削るときには、工具から部品へ力がかかります。
この加工中の力によって、薄い部分や細い部分がたわんだり、振動したりすることがあります。
部品がたわんだ状態で加工すると、狙った寸法に仕上がらないことがあります。
加工中は問題なさそうに見えても、固定を外したあとに変形が戻り、寸法が変わることもあります。
特に、
- 薄い壁
- 長いリブ
- 細い突起
- 深いポケット内の薄肉部
- 長くて薄いプレート
- 片側だけ大きく削った部品
は注意が必要です。
設計者は、完成形だけでなく、加工中にその形状が安定しているかを想像する必要があります。
材料を削ると応力のバランスが変わる
部品を削ると、材料内部の応力バランスが変わることがあります。
特に、大きな材料から片側だけ大きく削った場合や、薄く削り込んだ場合、加工後に反りや曲がりが出ることがあります。
これは、材料の中に残っている応力や、加工時の熱・切削力などが影響するためです。
設計初心者のうちは、削った後も部品がCAD通りの形を保つと考えがちです。
しかし、薄く削った部品や大きく肉抜きした部品では、加工後の変形を考える必要があります。
たとえば、
- 大きなプレートを薄く加工する
- ブロックの片面だけ大きく削る
- 深いポケットで薄い壁を残す
- 長い部品の片側だけ加工する
- 薄板に多数の穴や溝を入れる
ような形状では注意が必要です。
変形が問題になる場合は、形状の見直しや加工方法の検討が必要になります。
薄い壁は工具の力で逃げやすい
薄い壁を加工するときは、工具の力で壁が逃げることがあります。
たとえば、ポケット加工で外周に薄い壁が残る場合を考えます。
エンドミルで側面を加工すると、工具が材料を押す力によって、薄い壁がわずかにたわむことがあります。
たわんだ状態で加工すると、工具が正しく当たらず、壁の厚みや寸法が安定しにくくなります。
また、加工後に壁が戻ることで、寸法が変わることもあります。
このような薄い壁では、
- 寸法が出にくい
- 面が荒れやすい
- びびりが出やすい
- 加工順序に注意が必要
- 仕上げに手間がかかる
といった問題が起きやすくなります。
設計時には、薄い壁を残す必要が本当にあるかを確認することが大切です。
細い突起は根元に力が集中しやすい
細い突起で注意したいのは、根元です。
突起の先端に力がかかると、根元に大きな負担がかかります。
特に、片持ち状態の突起では、根元に曲げの力が集中します。
たとえば、細い爪でワークを受ける場合、ワークからの力や衝撃が突起の根元にかかります。
一度の荷重では問題なくても、繰り返し使ううちに曲がったり、折れたりすることがあります。
また、角が鋭い根元は応力集中しやすくなります。
細い突起を設計するときは、
根元を太くできないか
Rを付けて応力集中を減らせないか
別部品にして交換しやすくできないか
突起ではなくピンや標準部品で対応できないか
を考えることが大切です。
細い突起は、先端の形状だけでなく、根元の強さが重要です。
ボルト締結で薄板が変形することがある
薄いプレートや薄いブラケットでは、ボルトで締めるだけでも変形することがあります。
ボルトを締めると、座面に締付力がかかります。
部品が十分に厚ければ問題になりにくいですが、薄い部品では、締付力によって座面が沈んだり、プレートが反ったりすることがあります。
特に、
- 長くて薄いプレート
- 座面が小さい部品
- 片側だけで固定するブラケット
- 穴周辺の肉厚が少ない部品
- 座ぐりで板厚が薄くなっている部品
では注意が必要です。
設計時には、
ボルトを締めたときに部品が変形しないか
座面の面積は十分か
板厚は足りているか
ワッシャや補強が必要ないか
を考えます。
ボルトで固定できることと、締めても変形しないことは別です。
薄肉形状はびびりが出やすい
加工中のびびりは、薄肉形状でも起きやすくなります。
びびりとは、工具や材料が振動する現象です。
薄い部品や細い突起は剛性が低いため、加工中に振動しやすくなります。
びびりが出ると、
- 加工面が荒れる
- 寸法が安定しない
- 工具寿命が短くなる
- 異音が出る
- 加工条件を落とす必要がある
- 加工時間が長くなる
といった問題につながります。
加工者は、びびりを抑えるために、少しずつ削ったり、工具を変えたり、固定方法を工夫したりします。
そのため、薄肉形状は加工費が上がりやすくなることがあります。
設計者は、薄い形状を作るときに、
加工中に振動しないか
という視点を持つことが大切です。
熱で変形しやすい場合もある
薄い部品は、熱の影響も受けやすくなります。
加工中には、切削によって熱が発生します。
また、溶接や熱処理、表面処理、使用環境の温度変化によっても、部品が変形することがあります。
厚みのある部品は熱の影響を受けにくい場合もありますが、薄い部品は温度変化で反りやすくなることがあります。
たとえば、
- 薄いプレートを溶接する
- 薄い部品に熱処理を行う
- 片側だけ大きく加工する
- 表面処理で熱や薬品の影響を受ける
- 使用中に温度差が出る
といった場合です。
熱による変形が問題になる部品では、材料選定、板厚、加工方法、溶接方法、表面処理を含めて考える必要があります。
薄くすると軽くなるが弱くもなる
薄肉形状にする理由のひとつに、軽量化があります。
可動部品では、軽くすることでシリンダやモーターの負荷を減らせることがあります。
装置全体の重量を抑えたい場合にも、肉抜きや薄肉化を考えることがあります。
しかし、薄くすると軽くなる一方で、剛性や強度が下がります。
軽量化を目的に薄くしすぎると、
- たわみやすくなる
- 振動しやすくなる
- ボルト締結で変形する
- 衝撃に弱くなる
- 加工中に変形する
- メンテナンス時に曲がる
といった問題が出ることがあります。
軽量化は大切ですが、機能や耐久性を犠牲にしてはいけません。
設計時には、軽くすることと、必要な剛性を保つことのバランスを考える必要があります。
薄い部品は持ち運びや組立でも曲がる
薄肉部品は、加工中や使用中だけでなく、持ち運びや組立時にも変形することがあります。
たとえば、長くて薄いプレートは、作業者が持っただけでたわむことがあります。
組立時に少し無理な力がかかると、曲がったまま取り付いてしまうこともあります。
また、梱包や輸送中に曲がる可能性もあります。
設計では、完成状態だけでなく、製作から組立、運搬、メンテナンスまでの扱われ方を考えることが大切です。
特に、
- 長尺の薄板
- 大きなカバー
- 細長いブラケット
- 薄いガイド部品
- 交換頻度の高い薄い部品
では注意が必要です。
必要に応じて、補強リブ、曲げ形状、フランジ、折り返し、厚み変更などを検討します。
板金部品では曲げで剛性を上げられる
薄い板を使う場合、板金加工では曲げを入れることで剛性を上げることができます。
平らな板は曲がりやすいですが、端部を曲げたり、リブ形状を入れたりすると、たわみにくくなります。
たとえば、
- カバーの端を曲げる
- ブラケットに曲げを入れる
- フランジを設ける
- コの字形状にする
- 箱形状にする
といった方法です。
ただし、曲げを入れると、曲げ加工の制約も考える必要があります。
曲げ順序、曲げ逃げ、穴位置、板厚、曲げRなどです。
薄い部品を単純に厚くするだけでなく、形状で剛性を上げる考え方も重要です。
設計では、材料を増やすだけでなく、構造で強くすることも考えます。
削り出しで薄肉にするより分割した方がよい場合がある
ブロック材から大きく削り込んで、薄い壁や細い突起を残す設計があります。
一体物にすると見た目はすっきりしますし、部品点数も減ります。
しかし、薄肉部分が多い削り出し形状は、加工時間が長くなり、変形しやすくなることがあります。
このような場合、部品を分割した方がよいことがあります。
たとえば、
- 薄い突起部分を別部品にする
- 摩耗する部分だけ交換部品にする
- プレートとブロックを組み合わせる
- 標準部品のピンやカラーを使う
- 板金部品で代用する
といった方法です。
一体構造が必ず悪いわけではありません。
しかし、薄く細かい形状を無理に削り出すより、分割した方が加工しやすく、メンテナンスもしやすい場合があります。
設計時には、
一体で作る理由があるか
を確認するとよいです。
細い突起は交換性も考える
細い突起は、ぶつかったり摩耗したりして傷みやすいことがあります。
特に、ワークを受ける爪、ガイド、ストッパ、位置決め部などでは、使用中に摩耗や変形が起きる場合があります。
そのような部分を本体と一体で作ってしまうと、突起が傷んだときに部品全体を交換する必要があります。
これではコストが高くなります。
摩耗しやすい部分や、ぶつかりやすい部分は、交換できる構造にした方がよい場合があります。
たとえば、
- 別部品のピンにする
- ボルト止めの交換爪にする
- 樹脂部品を取り付ける
- 摩耗板を追加する
- 標準部品に置き換える
といった考え方です。
細い突起は、作れるかどうかだけでなく、壊れたときにどうするかまで考えることが大切です。
細い突起に公差を厳しく入れすぎない
細い突起や薄肉形状に、厳しい公差を入れる場合は注意が必要です。
剛性が低い形状は、加工中や測定時にたわむことがあります。
そのため、寸法を安定させるのが難しくなります。
また、細い突起はバリ取りや面取りでも形状が変わりやすい場合があります。
もし細い突起が位置決めや案内に使われる場合は、精度が必要になることもあります。
しかし、その場合でも、突起形状そのものに無理がないかを確認する必要があります。
設計時には、
本当にその細い部分で精度を出す必要があるか
別の基準面やピンで位置決めできないか
突起を太くできないか
を考えます。
精度が必要な部分ほど、安定して加工・測定できる形状にすることが重要です。
薄肉部品の図面では重要面を明確にする
薄肉部品では、すべての面を高精度に仕上げることが難しい場合があります。
そのため、図面では重要な面を明確にすることが大切です。
たとえば、
- どの面が取付面なのか
- どの面がワークに当たるのか
- どの寸法が機能上重要なのか
- どこは一般公差でよいのか
- どこは多少反っても問題ないのか
を整理します。
重要でない面まで厳しく指定すると、加工や検査が難しくなります。
一方で、重要な面に指示が不足していると、必要な機能が出ません。
薄肉部品では、変形しやすいことを前提に、必要な精度をどこに持たせるかを考える必要があります。
初心者が確認したいポイント
薄肉部品や細い突起を設計するときは、次のような内容を確認するとよいです。
- その薄さは本当に必要か
- その突起は本当に一体で必要か
- 加工中にたわみやすくないか
- 工具の力で逃げる形状ではないか
- ボルト締結で変形しないか
- 使用中の荷重方向を考えているか
- 突起の根元に力が集中しないか
- 根元にRや補強を入れられないか
- 振動や衝撃で曲がらないか
- 熱や表面処理で反らないか
- 軽量化しすぎて剛性不足になっていないか
- 曲げやリブで剛性を上げられないか
- 分割構造や標準部品に置き換えられないか
- 摩耗や破損時に交換できるか
- 厳しすぎる公差を入れていないか
薄肉形状や細い突起は、見た目以上に設計判断が必要な形状です。
まとめ
薄肉部品や細い突起は、CAD上では簡単に作ることができます。
しかし実際には、加工中や使用中に変形しやすい形状です。
特に、
薄い壁
細い突起
長く薄いプレート
深いポケットで残った薄肉部
片持ち状態の細い爪
削り込みで細く残った形状
には注意が必要です。
薄肉部品や細い突起では、
加工中のたわみ
びびり
加工後の反り
ボルト締結による変形
使用中の曲がりや破損
熱や表面処理による変形
摩耗や交換性
を考える必要があります。
良い設計とは、薄く軽くすることだけではありません。
必要な機能を満たしながら、加工しやすく、変形しにくく、長く使える形状にすること
が大切です。
薄肉部品や細い突起を設計するときは、完成形だけでなく、加工中・組立中・使用中の状態まで想像するようにしましょう。
次回は、
「公差を厳しくすると加工費が上がる理由」
について解説します。
