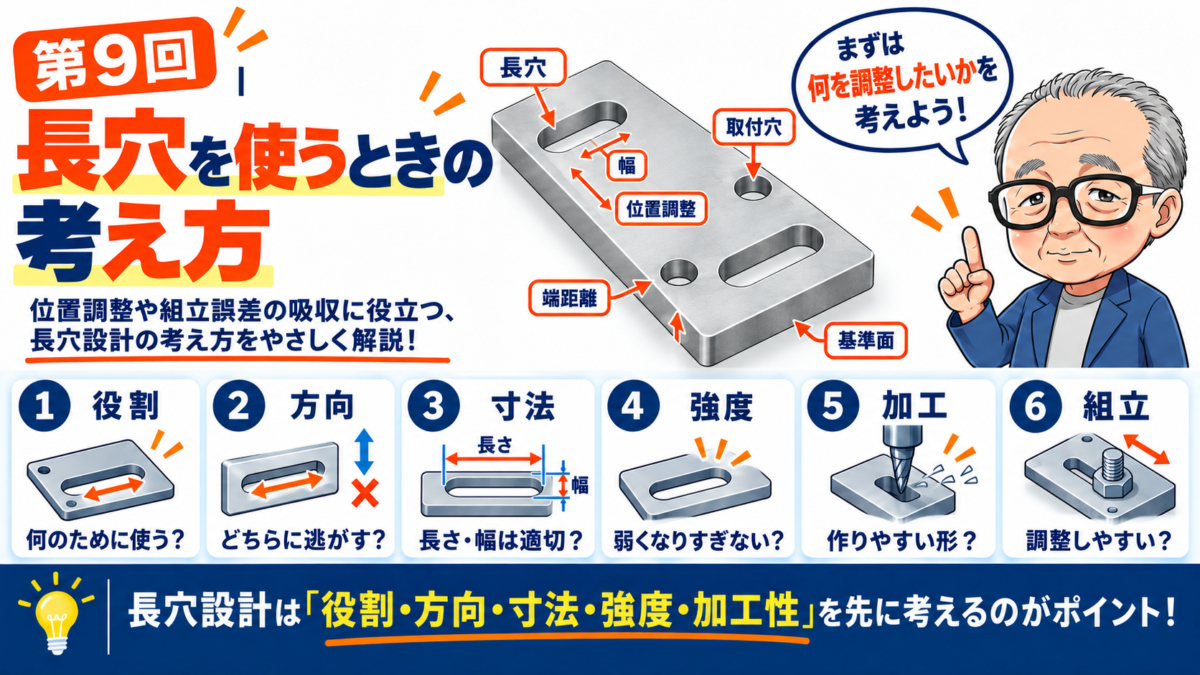

はじめに
機械設計では、長穴を使う場面がよくあります。
長穴とは、丸穴を一方向に長くした穴のことです。
たとえば、
- センサー位置の調整
- ストッパ位置の調整
- ガイド位置の微調整
- カバーの取付調整
- モーターやシリンダの取付位置調整
- 既設設備への現物合わせ
などで使います。
長穴は、組立時に位置を調整できる便利な形状です。
しかし、便利だからといって何となく使うと、位置が決まりにくくなったり、ボルトの締結が不安定になったりします。
今回は、機械設計初心者向けに、
「長穴を使うときの考え方」
について解説します。
長穴の目的は調整代を持たせること
長穴を使う一番の目的は、位置を調整できるようにすることです。
たとえば、センサーの検出位置を微調整したい場合、丸穴だけでは位置を変えられません。
長穴にしておけば、ボルトを少し緩めて、部品を前後または左右に動かすことができます。
ただし、長穴は「位置を自由にする穴」ではありません。
どの方向に、どれくらい調整したいのかを決めて使うものです。
設計時には、
何を調整するのか
どの方向に動かしたいのか
調整量はどれくらい必要か
調整後にしっかり固定できるか
を確認します。
長穴は、目的を決めて使うことが大切です。
長穴の向きは調整方向に合わせる
長穴でよくある失敗が、調整方向と長穴の向きが合っていないことです。
たとえば、センサーを前後方向に調整したいのに、長穴が左右方向になっていると、目的の調整ができません。
ストッパ位置を上下に調整したい場合は、上下方向の長穴が必要です。
カバーの取付で多少のズレを吸収したい場合は、どの方向のズレを吸収したいのかを考えます。
長穴を入れる前に、
調整したい方向はどちらか
組立時に動かす方向と合っているか
相手部品の動作方向と関係しているか
を確認しましょう。
長穴は、ただ入れるだけでは意味がありません。
調整したい方向に合っていて、初めて役に立ちます。
長穴にすると位置は決まりにくくなる
長穴は便利ですが、丸穴に比べて位置が決まりにくくなります。
長穴の範囲内で部品が動くため、組立時にどこで固定するかを決める必要があります。
そのため、位置を正確に決めたい部品に長穴を使う場合は注意が必要です。
たとえば、リニアガイドや位置決め治具のように、正確な位置が必要な部品では、長穴だけで固定すると位置が不安定になることがあります。
このような場合は、
位置決めピンを使う
基準面に突き当てる
片側は丸穴、片側は長穴にする
調整後にノック穴を加工する
などの方法を考えます。
長穴は調整には便利ですが、位置決めには向かない場合があります。
調整する穴なのか、位置を決める穴なのか
を分けて考えることが大切です。
ボルト座面とワッシャを確認する
長穴を使うときは、ボルト座面にも注意が必要です。
長穴は丸穴よりも開口部が大きくなるため、ボルト頭やワッシャの当たり面が不足することがあります。
特に、長穴の幅が広い場合や、板端に近い場合は注意が必要です。
座面が不足すると、締付力が安定せず、部品がずれやすくなります。
設計時には、
ボルト頭が安定して当たるか
ワッシャを使う必要があるか
ワッシャが長穴から落ち込まないか
長穴の端でも座面が確保できるか
板端までの距離は十分か
を確認します。
長穴は、調整できることだけでなく、締め付けた後に安定して固定できることが重要です。
長穴の幅を大きくしすぎない
長穴の幅は、使用するボルト径に合わせて決めます。
調整しやすくしたいからといって、長穴幅を大きくしすぎるのはよくありません。
幅が広すぎると、ボルトの位置がずれやすくなり、締結も不安定になります。
また、ワッシャが必要以上に大きくなったり、部品の強度が落ちたりすることもあります。
長穴の幅は、基本的にはボルトが無理なく通り、必要な調整ができる範囲で考えます。
設計時には、
使用するボルト径に合っているか
必要以上に幅が広くないか
長穴にしたことで周囲の強度が落ちていないか
ワッシャとの組み合わせに問題がないか
を確認します。
長穴は、調整量が必要な方向に長くするものであり、幅を大きくするものではありません。
長穴の端部Rを考える
長穴の端部は、基本的に丸い形状になります。
加工方法にもよりますが、ドリルやエンドミルで加工する場合、長穴端部には工具径に応じたRが付きます。
CAD上で角ばった長穴を描いてしまうと、実際の加工ではその形になりにくい場合があります。
特に、長穴の端でボルト位置を決めたい場合は、端部Rの影響を考える必要があります。
設計時には、
長穴端部のRは問題ないか
ボルトが端まで移動したときに干渉しないか
加工しやすい幅とRになっているか
角形の穴にする必要が本当にあるか
を確認します。
長穴は、加工方法を考えると、丸端形状にしておく方が自然です。
長穴を使いすぎない
長穴は便利ですが、使いすぎると組立時に位置が決まりにくくなります。
すべての取付穴を長穴にすると、部品がどの位置にも動いてしまい、基準が分からなくなることがあります。
たとえば、ブラケットの取付穴をすべて長穴にすると、上下左右に動いてしまい、正しい位置を出すのに時間がかかります。
このような場合は、
片側を丸穴にする
基準になる面を作る
位置決めピンを追加する
調整方向を一方向に限定する
などの方法を考えます。
長穴は、必要な場所にだけ使うことが大切です。
調整できることと、位置が決まることのバランスを考えましょう。
既設設備の改造では長穴が有効
既設設備の改造では、長穴が役立つ場面が多くあります。
現場で採寸した寸法には、どうしても誤差が出ることがあります。
また、古い設備では、図面と現物が微妙に違っている場合もあります。
そのようなとき、取付穴に少し調整代を持たせておくと、現地で組み付けやすくなります。
ただし、長穴にすれば何でも対応できるわけではありません。
設計時には、
どの方向に現物誤差が出やすいか
どの程度の調整代が必要か
調整後に確実に固定できるか
基準になる位置は残っているか
を考えます。
既設改造では、長穴は有効な手段ですが、逃げすぎると位置が決まらなくなるため注意が必要です。
初心者が確認したいポイント
長穴を使うときは、次の内容を確認するとよいです。
- 長穴を使う目的は明確か
- どの方向に調整したいのか
- 長穴の向きは調整方向に合っているか
- 調整量は十分か
- 長穴にしたことで位置が決まりにくくなっていないか
- 位置決めピンや基準面は必要ないか
- ボルト座面は確保できているか
- ワッシャは必要か
- 長穴の幅が広すぎないか
- 長穴端部Rは加工しやすい形状か
- 長穴を使いすぎていないか
- 調整後にしっかり固定できるか
長穴は、調整と固定のバランスを考えて使うことが大切です。
まとめ
長穴は、位置調整や現物合わせに便利な形状です。
センサー、ストッパ、カバー、ブラケット、既設設備の改造など、実務でよく使います。
ただし、長穴を使うと位置が決まりにくくなります。
そのため、
調整方向
調整量
ボルト座面
ワッシャ
位置決め方法
固定後の安定性
を考える必要があります。
良い長穴設計とは、ただ穴を長くすることではありません。
必要な方向に調整でき、調整後にしっかり固定できる設計
です。
初心者のうちは、長穴を入れる前に、
何をどの方向に調整したいのか、長穴にしても位置は決まるのか
を確認する習慣を持つとよいです。
次回は、
「ボルト配置で初心者が注意すること」
について解説します。
