機械図面は、部品の形状や寸法を表すためのものです。
しかし実務では、それだけでは十分とはいえません。

図面を見て作業するのは、設計者だけではありません。
加工者、検査者、組立者など、多くの人が図面を見ながら作業を進めます。

そのため、図面には
「正しく描かれていること」
に加えて、
「現場で迷わず使えること」
が求められます。

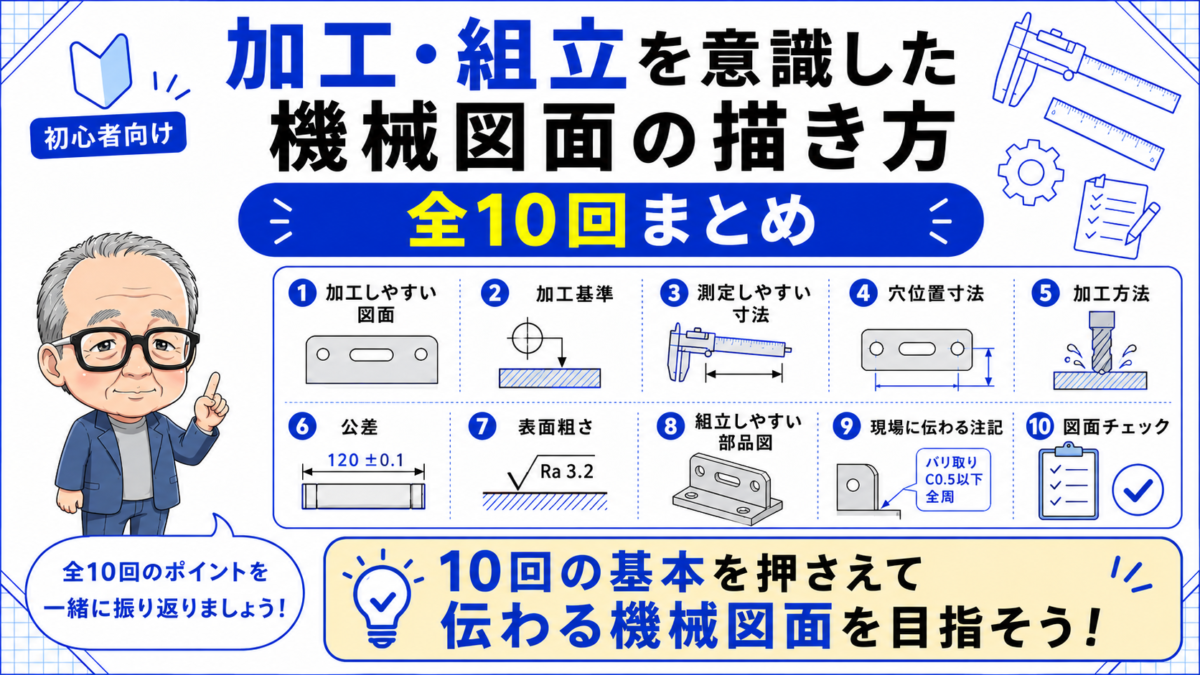

このシリーズでは、初心者の方にもわかりやすいように、加工・組立を意識した機械図面の描き方を全10回に分けて解説してきました。

今回は、その内容を振り返りながら、実務で使いやすい図面を描くためのポイントを整理します。

加工・組立を意識するとはどういうことか

図面を描くとき、つい部品単体の形状や寸法だけに意識が向きがちです。

もちろん、形状や寸法を正しく描くことは大切です。
しかし、実際のものづくりでは、その部品がどのように加工され、どのように検査され、どのように組み立てられるかまで考える必要があります。

たとえば、寸法は入っていても、どこを基準に加工すればよいかわからない図面では、加工者が迷います。

穴位置は合っているように見えても、相手部品との関係を確認していなければ、組立時にボルトが入らないことがあります。

公差や表面粗さも、必要以上に厳しく指定すると、加工コストや納期に影響します。

つまり、加工・組立を意識した図面とは、図面を見る人が迷わず作業できるように、設計意図が整理された図面です。

第1回｜加工しやすい図面とは？まず意識したい基本

第1回では、加工しやすい図面の基本について解説しました。

加工しやすい図面とは、加工者が見たときに、どこを基準に加工するのか、どの寸法が重要なのか、どの面を仕上げる必要があるのかがわかりやすい図面です。

図面は、形を表すだけでなく、加工者への指示書でもあります。

初心者のうちは、まず
「この図面を見た加工者は迷わないだろうか」
と考えることが大切です。

第2回｜加工基準とは？図面で迷わせない基準の考え方

第2回では、加工基準について解説しました。

加工基準とは、部品を加工するときに基準にする面や穴のことです。

寸法が入っていても、基準がバラバラだと、加工者や検査者が迷いやすくなります。

大切なのは、加工基準、検査基準、組立基準をできるだけ整理することです。

基準面や基準穴がわかりやすい図面は、加工しやすく、検査もしやすく、組立時のトラブルも減らしやすくなります。

第3回｜測定しやすい寸法記入の考え方

第3回では、測定しやすい寸法記入について解説しました。

加工後の部品は、図面通りにできているかを確認する必要があります。
そのため、図面の寸法は、加工しやすいだけでなく、測定しやすいことも大切です。

ノギスやマイクロメータ、高さゲージなどで確認しやすい寸法になっているか。
検査時に余計な計算が必要にならないか。
基準面から測りやすい寸法になっているか。

図面を描いたあとに、
「この寸法は実物でどう測るのか」
と考えるだけでも、現場で使いやすい図面に近づきます。

第4回｜穴位置寸法で失敗しないための基本

第4回では、穴位置寸法について解説しました。

穴は、部品を固定したり、位置決めしたり、相手部品と組み合わせたりする重要な要素です。

ボルト穴、タップ穴、ノック穴、長穴など、穴にはそれぞれ役割があります。

固定用の穴なのか。
位置決め用の穴なのか。
調整用の長穴なのか。
逃がし用の穴なのか。

穴の役割を考えずに寸法を入れると、加工や組立で問題が出ることがあります。

穴位置寸法では、
「この穴は何のためにあるのか」
「どこを基準に加工・検査するのか」
「相手部品と正しく合うのか」
を確認することが大切です。

第5回｜加工方法を考えた図面の描き方

第5回では、加工方法を考えた図面の描き方について解説しました。

部品は、旋盤加工、フライス加工、マシニング加工、板金加工、製缶加工など、さまざまな方法で作られます。

加工方法によって、図面で意識するポイントは変わります。

旋盤加工では、中心軸や外径・内径が重要になります。
フライスやマシニング加工では、基準面や穴位置が大切です。
板金加工では、板厚や曲げ方向、穴と曲げの距離を考える必要があります。
製缶加工では、溶接や仕上げ加工面、ひずみの影響を意識します。

初心者のうちは、加工方法を完璧に理解する必要はありません。

まずは、図面を描くときに
「この部品はどうやって作るのだろう」
と考えることが大切です。

第6回｜公差を厳しくしすぎない図面の考え方

第6回では、公差の考え方について解説しました。

公差は、寸法に対して許される誤差の範囲を示すものです。

ただし、公差は厳しくすれば良いというものではありません。
必要以上に厳しい公差は、加工を難しくし、コストや納期にも影響します。

大切なのは、重要な部分には必要な公差を入れ、そうでない部分は一般公差に任せることです。

公差を入れるときは、
「この寸法がズレると何が困るのか」
「組立や機能に影響するのか」
「本当に個別公差が必要なのか」
を考える必要があります。

不安だから厳しくするのではなく、必要な理由があるところに公差を入れる。
これが実務では大切です。

第7回｜表面粗さを入れる前に考えること

第7回では、表面粗さについて解説しました。

表面粗さは、部品の表面をどのくらいなめらかに仕上げるかを伝える指示です。

表面粗さも、公差と同じように、細かく指定すれば良いというものではありません。

摺動面、はめあい部、シール面、位置決め面など、機能に関係する面では必要な指示が重要です。

一方で、機能にあまり関係しない面まで細かく指定すると、加工コストが上がる原因になります。

表面粗さを入れるときは、
その面がどのような役割を持っているか
相手部品とどう関係するか
加工方法に対して無理がないか
を考えることが大切です。

第8回｜組立しやすい部品図の描き方

第8回では、組立しやすい部品図について解説しました。

部品図は、部品単体の形状を表す図面ですが、実際には組立図と深くつながっています。

単品図としては問題がなくても、組立時に工具が入らない、調整代がない、相手部品と穴位置が合わない、といった問題が起こることがあります。

組立しやすい図面にするには、次のような視点が必要です。

工具が入るか。
取付方向はわかりやすいか。
調整が必要な部分に長穴や逃げはあるか。
部品を後から外せるか。
メンテナンスしやすいか。

図面を描くときは、部品を作るところだけでなく、取り付けるところまで考えることが大切です。

第9回｜現場に伝わる注記の書き方

第9回では、注記の書き方について解説しました。

注記は、寸法や記号だけでは表しにくい内容を文字で補足するためのものです。

バリ取り、面取り、溶接後加工、黒皮除去、現合加工、組立時の注意など、図面を見る人に必要な情報を伝える役割があります。

ただし、注記は多ければ良いわけではありません。

あいまいな注記や、不要な注記が多すぎる図面は、かえって現場を迷わせます。

注記を書くときは、
どこを
何のために
どのようにするのか
が伝わるようにすることが大切です。

第10回｜手戻りを減らす図面チェックのポイント

第10回では、出図前の図面チェックについて解説しました。

図面チェックは、単なるミス探しではありません。

加工者、検査者、組立者に設計意図が正しく伝わるかを確認する作業です。

確認したいポイントは、寸法抜け、穴位置、基準、公差、表面粗さ、材質、処理、注記、組立性、図面全体の見やすさなどです。

図面を出す前には、
加工者は迷わないか
検査者は測定しやすいか
組立者は作業しやすいか
という視点で見直すことが大切です。

このシリーズで一番伝えたかったこと

このシリーズで一番伝えたかったことは、図面は設計者だけのものではないということです。

図面は、加工者が部品を作るために使います。
検査者が寸法を確認するために使います。
組立者が部品を取り付けるために使います。
場合によっては、購買担当者や外注先、現場作業者も図面を見ます。

つまり図面は、ものづくりに関わる人たちをつなぐ共通言語です。

どれだけCAD上できれいに描かれていても、現場で迷う図面では実務では使いにくくなります。

逆に、見た人が迷わず作業できる図面は、加工ミスや組立不良、手戻りを減らすことにつながります。

初心者がまず意識したい5つの視点

加工・組立を意識した図面を描くために、初心者がまず意識したいのは次の5つです。

1つ目は、基準をわかりやすくすることです。
どこから寸法を追うのか、どの面や穴が重要なのかを整理します。

2つ目は、測定しやすい寸法にすることです。
加工後に確認しやすい寸法になっているかを考えます。

3つ目は、穴の役割を考えることです。
固定用、位置決め用、調整用など、穴の目的を意識します。

4つ目は、公差や表面粗さを必要以上に厳しくしないことです。
機能に必要な部分と、そうでない部分を分けて考えます。

5つ目は、組立後の状態を想像することです。
工具が入るか、調整できるか、相手部品と合うかを確認します。

この5つを意識するだけでも、図面の実用性は大きく変わります。

図面の良し悪しは現場でわかる

図面の良し悪しは、CAD画面上だけでは判断しきれません。

実際に加工してみて、測定してみて、組み立ててみて、初めて気づくことも多くあります。

加工者から質問が多い図面。
検査時に測りにくい図面。
組立時に現場で調整が多くなる図面。
こうした図面には、改善できる余地があります。

反対に、加工者が迷わず作業でき、検査者が確認しやすく、組立者がスムーズに取り付けられる図面は、現場に伝わる図面です。

図面は一度描いて終わりではありません。
現場からのフィードバックを受けながら、少しずつ良くしていくものです。

まとめ

加工・組立を意識した機械図面を描くには、形状や寸法を正しく表すだけでなく、図面を見る人の立場を考えることが大切です。

加工者が迷わない基準。
検査者が測定しやすい寸法。
組立者が作業しやすい穴位置や調整代。
必要なところにだけ入れる公差や表面粗さ。
現場に伝わる具体的な注記。
出図前の丁寧なチェック。

これらを意識することで、図面は現場で使いやすいものになります。

初心者のうちは、すべてを完璧に理解する必要はありません。
まずは、図面を描いたあとにこう考えてみてください。

「この図面を見た人は、迷わず作れるだろうか？」

この視点を持つことが、加工・組立を意識した図面作成の第一歩です。

機械図面は、設計者の考えを現場へ伝えるための大切な情報です。
だからこそ、見る人に伝わる図面を目指していきましょう。
